PowerInspect で使用されるウィンドウ、リボンとその他のコントロールについて説明します。

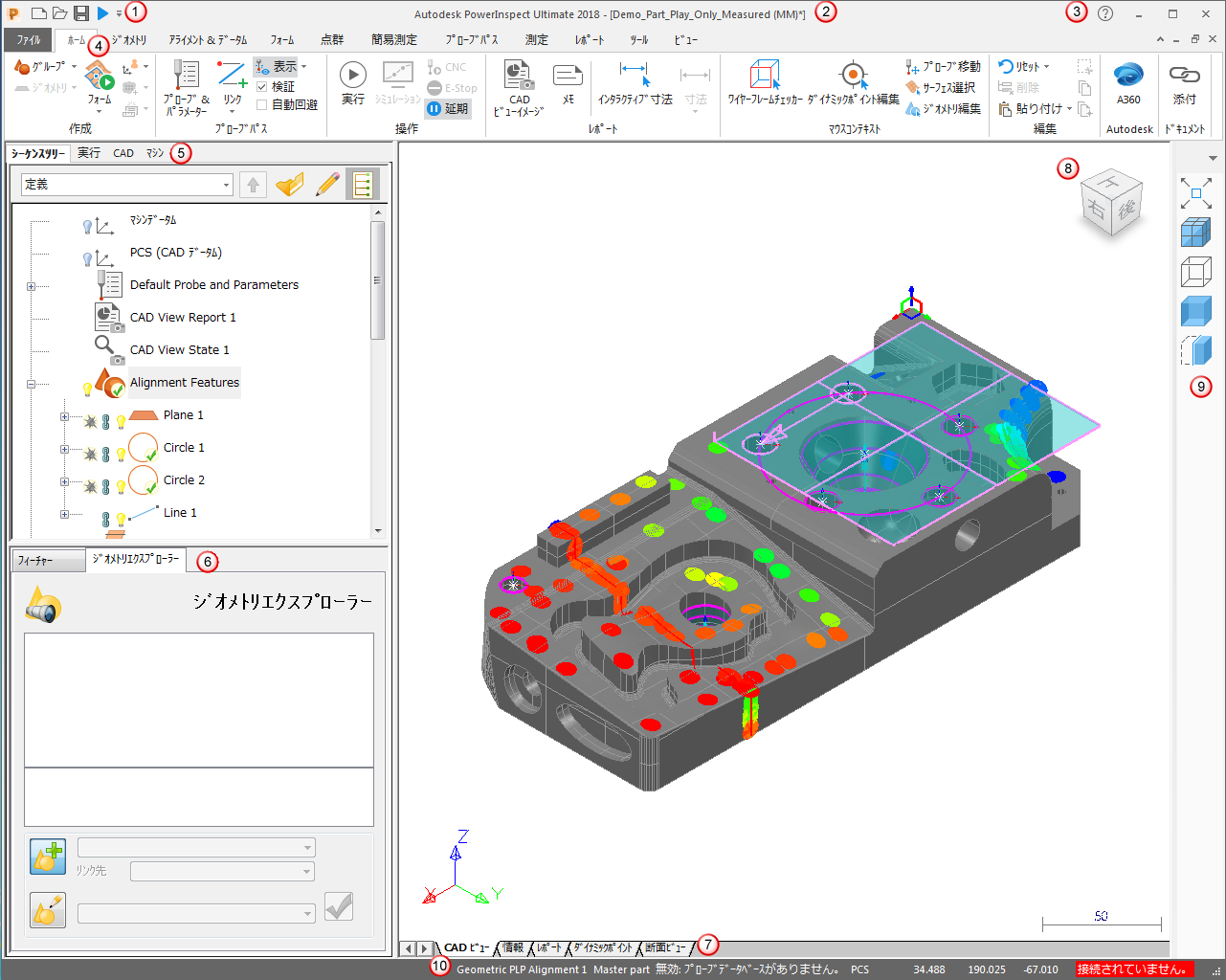

作業する CAD モデルの選択が完了すると、CAD モデルとともに、検査の作成、実行、管理に必要なタブが、PowerInspect の画面に表示されます。例:
クイック アクセス ツールバー: 頻繁に使用するコマンドにアクセスするには、クイック アクセス ツールバーを使用します。
タイトル バー: タイトル バーには、PowerInspect の現行バージョン、現在のドキュメント名、単位が表示されます。
ヘルプ: ヘルプ
アイコンをクリックし、ヘルプ メニューを表示します。
リボン: リボンは、複数のタブから構成されています。各タブは、プログラムの機能のサブセットを表します。タブには、関連するコマンドのパネルが表示されます。
サイドパネル、上部タブ:
- シーケンスツリー タブには、検査シーケンスが表示されます。このセクションでは、測定対象アイテム、および、測定順序を指定します。
- 実行 タブでは、検査シーケンスのシミュレーションを実行します。
- CAD タブでは、CAD モデルの読込み、管理、削除、および、モデルファイルの詳細の表示を行います。
- [マシン]タブを使用して、PowerInspect の接続先の測定デバイスの表示、および、較正を行います。
- 共有ビューを検索、整理、管理するには、[共有されたビュー]タブを使用します。
サイドパネル、下部タブ:
- フィーチャー タブでは、検査シーケンス内のアイテム詳細の表示、および、変更を行います。
- ジオメトリエクスプローラー タブには、ワイヤーフレームチェッカーを使用して CAD モデルから選択されたフィーチャーの詳細が表示されます。
グラフィック領域タブ: グラフィック領域を使用して、モデル、および、測定データを表示します。以下のタブが表示されます。
- CAD ビュー タブ － CAD モデルと検査データの表示、および、操作を行います。
- 情報 タブ － 検査シーケンスで選択中のアイテムの詳細を表示します。
- レポート タブ － 検査シーケンス内の全アイテムの HTML レポートを表示します。
- 断面ビュー タブ / ダイナミックポイント タブ / 点群 タブ － 検査シーケンスに追加可能な、特定のアイテムタイプの詳細を表示します。
ViewCube: ViewCube は、グラフィック ウィンドウの現在のビューポイントを表示します。ビュータブ、または、キーボードショートカットを使用してビューの方向を変更すると、新規ビューポイントを反映して、ViewCube が自動回転します。ViewCube からビューを直接操作することもできます。
ビュー ツールバー: このツールバーから、使用頻度の高いビュー コマンドにアクセスします。このツールバーの表示/非表示を切り替えるには、[ビュー]タブ > [ウィンドウ]パネル > [ビューツールバー]をクリックします。
ステータス バー: ステータス バーには、アライメントに関する情報、グラフィック領域のカーソルの座標、マシン接続のステータスが表示されます。
