座標系の変換方法

[ツール]タブ > [変換]パネル > [座標系変換]を使用して、すべての規定値を、1 つの方向と位置から他の方向と位置に変換します。例えば、このオプションを使用して、共通座標系に相対して測定値を変換することができます。

ドキュメント内で規定値を変換する方法

1. [ツール]タブ > [変換]パネル > [座標系変換]をクリックします。座標系変換 － 変換マトリックス ダイアログが表示されます。
2. 変換マトリックス ダイアログで変換を設定し、OK をクリックします。これにより、規定値、および、測定データが変換されます。また、変換を反映して、CAD ビューが更新されます。

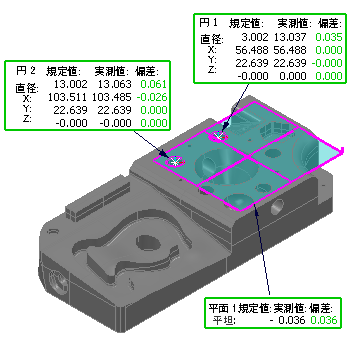

   例えば、以下のサンプルモデルに、Z 軸を中心とした -45 度の変換を適用します。

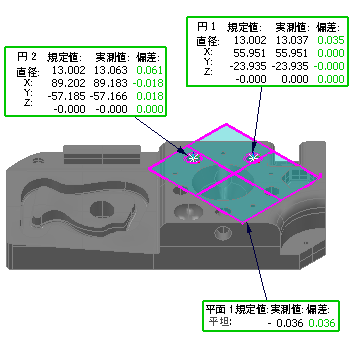

   変換後



すべての結果に対する変換の効果を確認するには、[レポート] タブを選択します。
