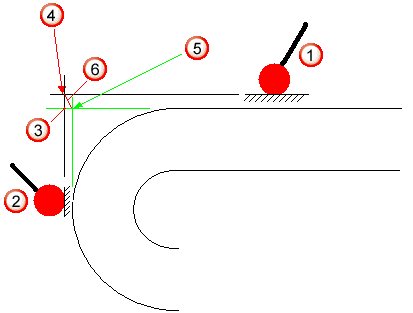

この場合、各へムエッジポイントの測定に、2 つのポイントの測定が必要です。
- 第 1 ポイント
は、CAD モデルの最近接サーフェスに配置します。これにより、規定平面、および、ヘムエッジポイントの位置の算出に使用する方向を設定します。 - 第 2 ポイント
は、エッジ自体に配置します。これは、ヘムエッジ
の実際の位置を指定するために、規定平面
に投影されます。
規定位置
からの総偏差
は、2 つの部分偏差から算出されます。
この場合、各へムエッジポイントの測定に、2 つのポイントの測定が必要です。
は、CAD モデルの最近接サーフェスに配置します。これにより、規定平面、および、ヘムエッジポイントの位置の算出に使用する方向を設定します。 は、エッジ自体に配置します。これは、ヘムエッジ の実際の位置を指定するために、規定平面 に投影されます。規定位置 からの総偏差 は、2 つの部分偏差から算出されます。
