CAD ビューに、計測済みのサーフェス検査グループのポイントを表示するには、[ビュー]タブ > [ビューオプション]パネル > [ポイント]ボタンを選択します。
PowerInspect は、CAD データと測定結果を比較し、CAD データからの偏差を異なる色で表示します。
- 緑色 － トレランス内のポイント
- 赤色 － トレランス上限以上のポイント
- 青色 － トレランス下限以下のポイント
表示のタイプを選択するには、矢印をクリックして次を選択します。

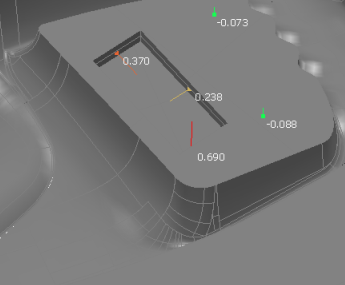

- CAD モデル上に色付きピンとしてポイントを表示するピン。例:

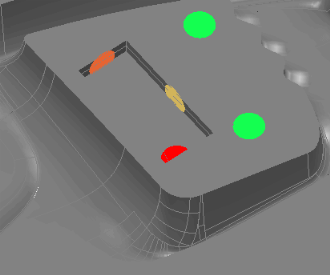

- CAD ビューにカラー スポットとして検査グループのポイントを表示するカラーマップ。例:
検査ポイントを非表示にするには、ボタンを選択解除します。
