検査ドキュメントでプローブ角度を変更するには

CNC マシンで割り出し可能なプローブ ヘッドを使用している場合は、プローブ変更ウィザードを使用して、指定した角度のプローブ パラメーター アイテムを検索し、置換を提供するすることができます。

注: OMV マシン上で使用するためにドキュメントを編集している場合は、プローブ角度を変更できません。

プローブ角度の置換方法

1. [プローブパス]タブ > [ツール]パネル > [プローブ変更ウィザード]をクリックします。[プローブ変更]ウィザードが表示されます。
2. プローブ角度変更 を選択し、次へ をクリックします。ウィザードにより、検査シーケンスで現在使用中のプローブ角度、および利用可能な置換の一覧が表示されます。

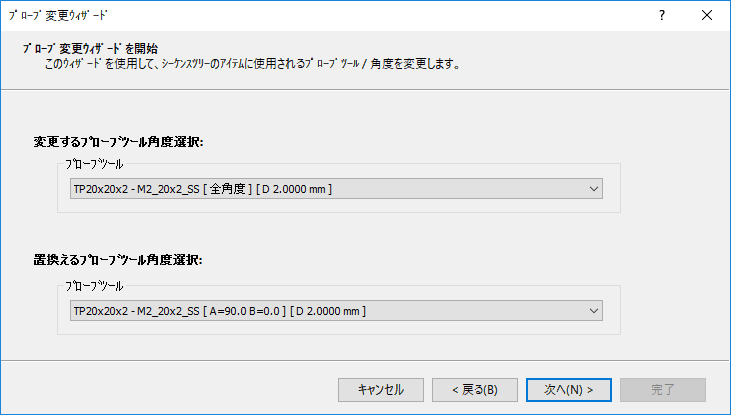

3. 変更するプローブツール角度選択 リストから、対象となるプローブツール角度を選択します。
4. 置換えるプローブツール角度選択 リストから、新規プローブツール角度を選択します。

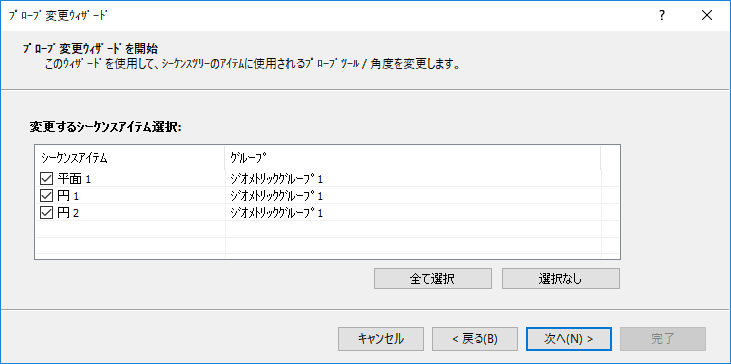

5. [次へ]をクリックします。ウィザードにより、現在のプローブ角度を使用するシーケンス アイテムの一覧が表示されます。

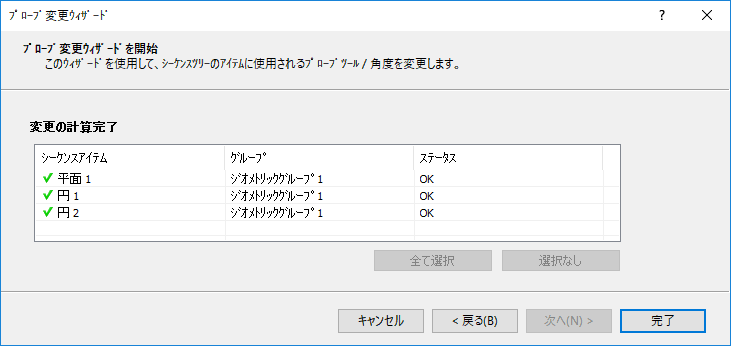

6. 変更対象外のアイテムを選択解除し、次へ をクリックします。 ウィザードでの変更内容の一覧が表示されます。



7. 完了 をクリックし、ウィザードを閉じます。
