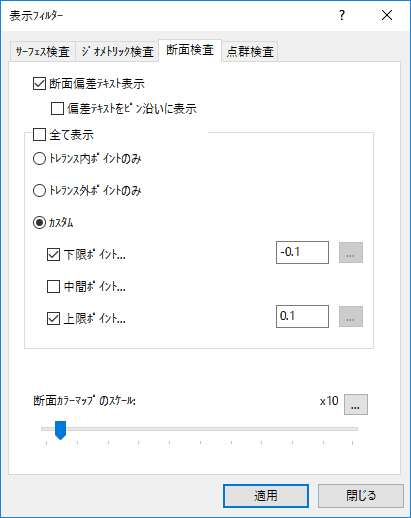

CAD ビューで計測済みの断面ポイントの表示をフィルタするには、[ビュー]タブ > [ビューオプション]パネル > [表示フィルター]をクリックし、[断面検査]タブを選択します。
タブのオプション

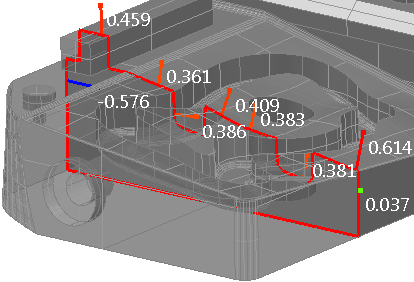

断面偏差テキスト表示 － ディスク、または、偏差ラインで、各測定済みのポイントの計算済みの偏差を表示します。
例:

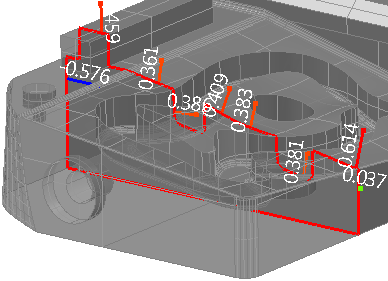

偏差テキストをピン沿いに表示 － ライン、または、ベクトルとして、測定済みのポイントの偏差を表示する場合、その横に計算済みの偏差を表示します。
例:
全て表示 － 全ての測定済み断面グループポイントを表示します。特定のポイントのみ表示するには、このチェックボックスを選択解除し、以下のいずれかを選択します。
- トレランス内ポイントのみ － 形状トレランス内のポイントのみ表示します。
- トレランス外ポイントのみ － 形状トレランス外のポイントのみ表示します。
- カスタム － 表示するポイントの下限、および、上限を指定します。指定した下限トレランスを下回るポイントを表示するには、[下限ポイント]チェックボックスを選択し、指定した上限トレランスを超えるポイントを表示するには、[上限ポイント]チェックボックスを選択して、指定した上限トレランスと下限トレランスの間のポイントを表示するには、[中間ポイント]チェックボックスを選択します。
断面カラーマップのスケール － スライダーを移動し、偏差の表示スケールを変更します。最大制限値を変更するには、
をクリックして値を入力します。 このスライダーは、偏差が[スポットカラーマップ]で表示されている場合は無効になります。
適用 をクリックし、CAD ビュー、および、断面ビューに変更を表示します。
