サーフェス裏側の強調表示方法

開いた、または反転したサーフェスの裏面を赤色で表示します。

サーフェス法線ベクトルの方向によって、前面を向いているか裏面を向いているかが決まります。

1. モデルをシェーディング ビューで表示します。
2. [ビュー]タブ > [外観] > [裏面強調表示]を選択します。

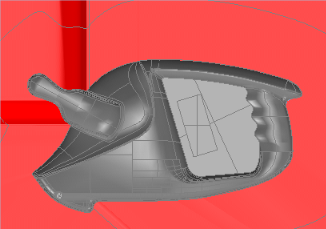

   CAD モデルの裏面が赤色で表示されます。

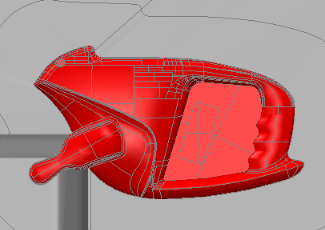

3. ビューが反転するようにモデルを回転します。

   新しい裏面サーフェスを表示するときに色が変化します。
