CAD ビューには、以下のアイテムが表示されます。
- プローブパスの最初の干渉と範囲外移動
- プローブパスの不正コンタクト、不足コンタクト
エラーは、色コードのラインと記号の組み合わせを使用して表示されます。この色コードは、検査シーケンスで表示されているパスステータスのアイコンに使用されるコードと同じです。
- 黄色: 範囲外移動
- オレンジ: 干渉
- 青色: 不足コンタクト
- 紫色: 不正コンタクト
- グレー: 未定義プローブ/プローブ パス
例:

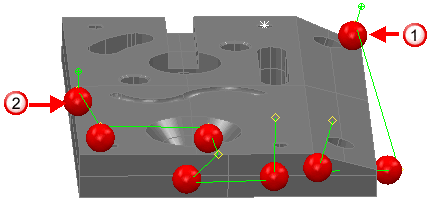

次図の CAD モデルは、2 つのサーフェス検査グループのコンタクトポイントを示しています。
説明
第 1 検査グループの始点
第 2 検査グループの始点

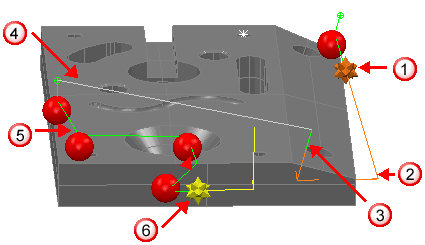

CAD ビューでは、以下の色と記号で、検証状態が表示されます。
エラー記号、および、橙色のプローブパスが干渉を示します。
プローブパスが橙色で続き、他の干渉があることを示します。 干渉記号はプローブパスの最初の干渉のみに表示され、それ以降は表示されません。
パスが緑色に変化し、当該部分にエラーがないことを示します。
パスが灰色に変化し、当該部分が未検証であることを示します。
第 2 サーフェス検査グループのパスは緑色で、エラーがないことを示します。
黄色の記号は、範囲外移動を示します。 パスも黄色で表示されます。
