接線編集

接線編集 ダイアログを使用し、ベジェカーブで選択中のポイントの接線を編集します。

[カーブ ツール] タブ > [セグメント] パネル > [接線編集] をクリックし、[接線編集] ダイアログを表示します。このダイアログには、以下のオプションが表示されます。

• 接線 － リストからエントリを選択し、編集を行う接線を指定します。その後、いずれかのボタンをクリックし、方向を変更します。
  • 前後 － 両方の接線を編集します。これが既定オプションです。
  • 前 － 当該ポイントにアプローチする接線を編集します。
  • 後 － 当該ポイントの後の接線を編集します。

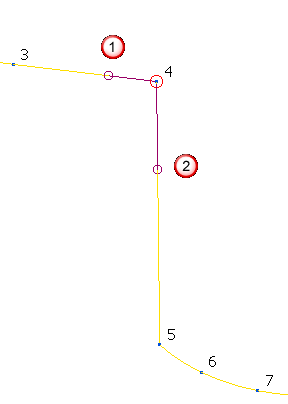

    前の接線

    後の接線

• － ポジション ダイアログを表示します。このダイアログに座標を入力し、グラフィックウィンドウからアイテムを検出することができます。 このオプションは、接線 オプションから 前後 を選択すると無効になります。
• － 方向 ダイアログを表示します。このダイアログを使用し、アイテム方向を編集します。
• アジマス / エレベーション － アジマス / エレベーション ダイアログを表示します。このダイアログを使用し、アジマス、および、エレベーション角度を入力します。
• 直線化 － 接線方向を変更し、直線スパンを形成します。

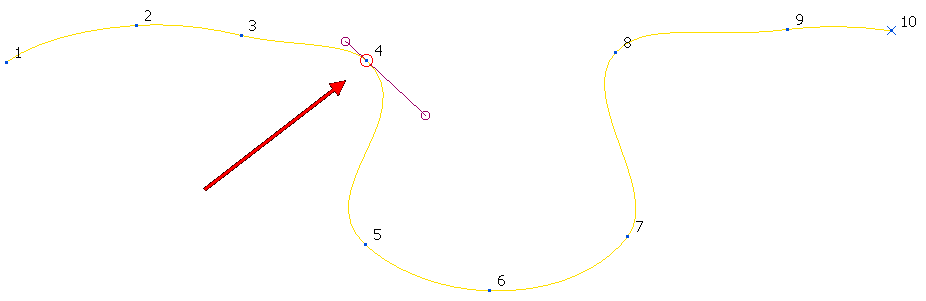

  接線から 前後 を選択すると、ポイント 4 の接線が次図のように変換されます。

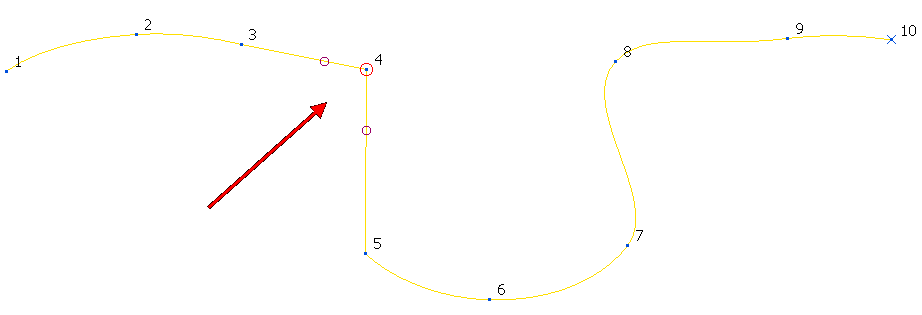

  変換後



• 接線をアライン － 当該ポイントで、選択接線方向を別の接線にアラインします。 このオプションは、接線 オプションから 前後 を選択すると無効になります。

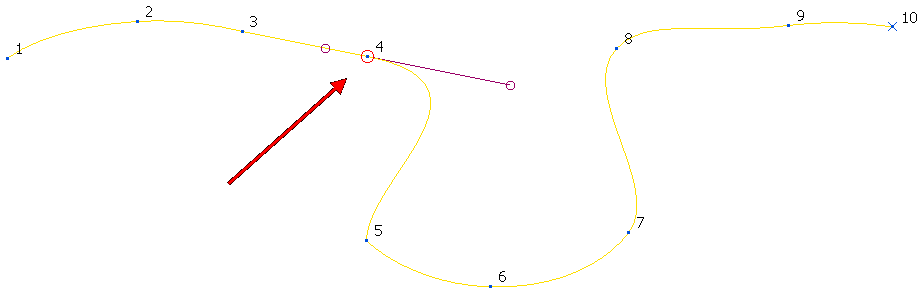

  接線から 後 を選択すると、ポイント 4 の接線が次図のように変換されます。



  変換後



• フリー － 接線方向を自由化します。これにより、ポイントロケーションが保持され、選択ポイントに緩やかなカーブがフィットされます。
• 強度 － リストからエントリを選択し、編集を行う接線を選択します。その後、隣接するボックスに値を入力し、強度を変更します。または、オプションを使用して値を変更します。
  • フリー － 接線強度を自由化します。これにより、ポイントロケーションが保持され、選択ポイントに緩やかなカーブがフィットされます。
  • 拡大 / 縮小 － スライダーを使用、または、拡大 / 縮小係数を入力して現行値を拡大 / 縮小することにより、接線強度を編集します。
