ツールパス回転の例

この例では、ツールパスの回転方法を説明します。オリジナル保持 オプションの使用により、変換の効果を速やかに確認することができます。

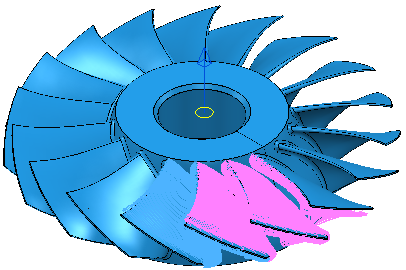

examples フォルダーの Blisk_Simple.dgk モデルで、アクティブツールパスとしてブレード仕上げ加工ツールパスを使用します。XY フェース が基準作業平面になります。

1. [ツールパス編集] タブ > [編集] パネル > [変換] をクリックし、ツールパス変換 タブを表示します。
2. [ツールパス変換] タブ > [変換] パネル > [回転] をクリックし、回転 ツールバーを表示します。
3. を選択します。
4. コピー数 に 2 を入力します。
5. をクリックし、ステータス バーの に 0 0 0 と入力して Enter キーを押します。

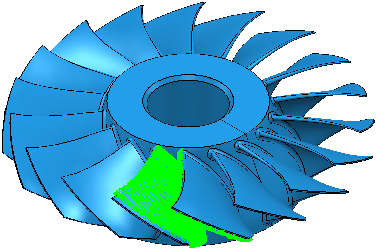

6. 角度に 20 と入力します。これにより、アクティブツールパスの回転、および、コピーが行われます。



7. [ツールパス変換] タブ > [終了] パネル > [了解] をクリックして変更を了解し、ツールパスのコピーを作成します。

複雑な例に関する詳細については、長方形変換の例、および、円状変換の例 を参照してください。
