径方向パターンの例（モデル加工）

以下の例では、Y で片道 － X 方向沿いの例 に基づき、径方向パターンを持つツールパスを作成します。この場合、工具の始点から工具の径方向移動を計算し、径方向パス沿いにポケットを順に加工します。

1. Offset AC _ Along X _ 1 Way Y ツールパスメニューから 設定 を選択します。
2. をクリックし、ツールパスのコピーを作成します。ツールパス名を Offset AC _ Radial Pattern に変更します。
3. [ホーム] タブ > [セットアップ] パネル > [ツールパス コネクター] をクリックし、ツールパス コネクター ダイアログを表示します。
4. 始点 / 終点 タブを選択します。
5. 始点セクションの 使用 リストから、ブロック中心安全 を選択します。
6. 了解 をクリックします。
7. ストラテジー ダイアログ 順序 ページの ソート リストから を選択し、計算 をクリックします。これにより、始点から径方向に移動するツールパスが作成されます。

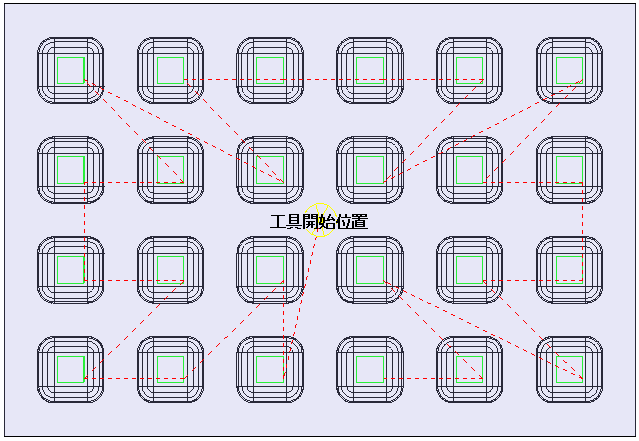

   リンク動作が、ソートオプションの効果を示します。

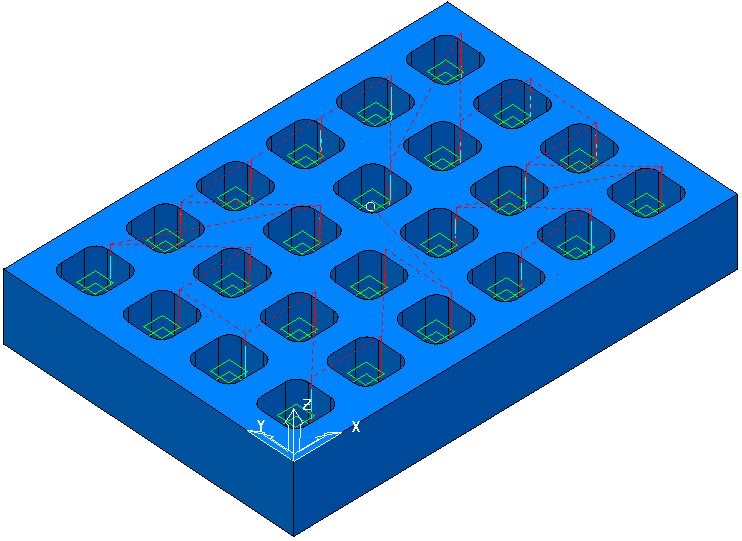

   アイソメビューでは、次図のようになります。
