複数変換 を使用し、作業平面に複数の 移動、または、回転 を速やかに適用することができます。
[複数変換] ダイアログは、[作業平面変換] タブ > [変換] パネル > [複数] をクリックして表示します。
、
、
のいずれかで定義されます。円状 タブに関する詳細については、複数変換 円状 を参照してください。
長方形 タブには、以下のオプションが表示されます。
行数 － 値を入力、または、
を使用して行数を指定します。
この作業平面変換には、3 つの行と 4 つの列があります。
行間の距離 － 任意のインスタンスと次のインスタンス間の距離を入力します。
パターン軸回転 － 基準作業平面で、変換を時計回りに 90 回転します。

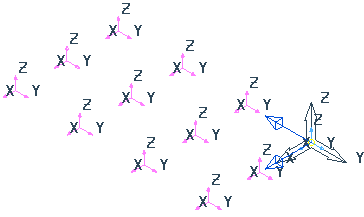

例: このオプションによる変換前
変換後
アクティブ作業平面の原点 － アクティブ作業平面が原点になります。 アクティブ作業平面がない場合、グローバル座標系が原点になります。
境界ボックス中心の軸 － 原点は、全エンティティを含む境界ボックスの中心になります。
原点移動 － グラフィック ウィンドウでドラッグ、または、ステータス バーの
、
、
のいずれかを使用して
に座標を入力し、原点を移動します。
列間の距離 － 任意のインスタンスと次のインスタンス間の距離を入力します。
列数 － 値を入力するか、または を使用して列数を指定します。
中空ボックス －変換の周囲に重複カーブを配置し、中心のカーブを削除します。

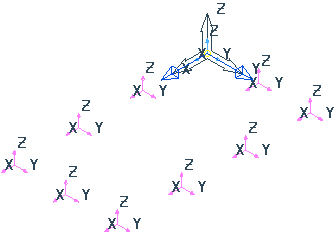

例: このオプションによる変換前

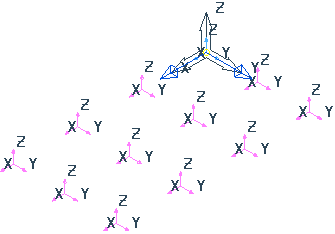

変換後
ソート － エクスプローラーの新規作業平面の作成順序を定義します。

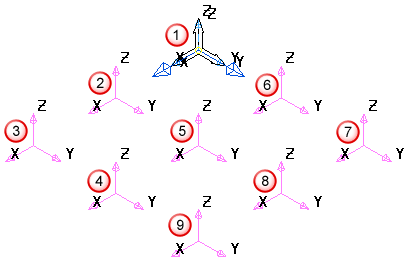

X で片道 － Y 方向沿い － Y 方向沿いに X で片道になるように、重複作業平面を作成します。

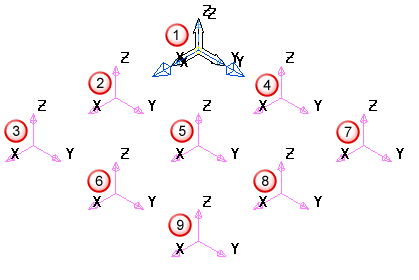

X で往復 － Y 方向沿い － Y 方向沿いに X で往復になるように、重複作業平面を作成します。
Y で片道 － X 方向沿い － X 方向沿いに Y で片道になるように、重複作業平面を作成します。

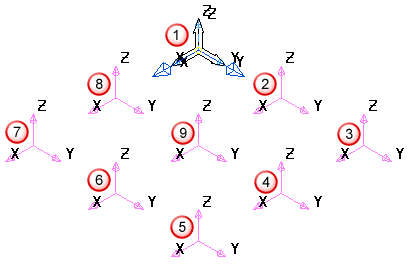

Y で往復 － X 方向沿い － X 方向沿いに Y で往復になるように、重複作業平面を作成します。- 時計回りで回転 － 時計回り方向で、重複作業平面を作成します。
反時計回りで回転 － 反時計回り方向で、重複作業平面を作成します。
詳細については、長方形変換の例 を参照してください。ここでは、長方形パターンを使用したツールパス上への複数移動の作成方法を説明しています。ただし、作業平面でも概念は同様です。
