フィレット挿入 / 編集 ダイアログを使用し、ラインや円弧を含むコンポジットカーブで円弧の挿入、および、編集を行います。
[カーブ ツール] タブ > [セグメント] パネル > [フィレット挿入/編集] をクリックし、フィレット挿入/編集 ダイアログを表示します。
注: このオプションは、円弧、および、ラインのみを含むコンポジットカーブを選択すると有効になります。
このダイアログには、以下のオプションが表示されます。
半径値入力 － フィレットの半径値を入力します。
特定ポイント、または、円弧中心を選択すると、フィレットはポイント、または、円弧のみに適用されます。

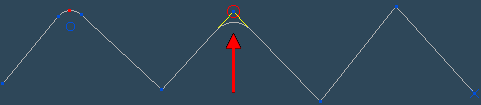

以下のカーブを使用します。

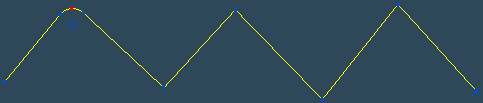

単一ポイントを選択して半径を入力すると、次のようになります。
ポイント、または、円弧が未選択の場合、フィレットは以下のように適用されます。
- 選択 タブの選択時 － 2 本のラインと既存の円弧スパン間のポイント
以下のカーブを使用します。

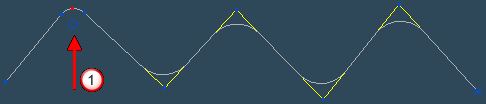

選択 タブで半径を入力すると、次のようになります。
これにより、
のフィレットが編集され、2 本のラインの間のポイントにフィレットが追加されます。 - 全不連続 タブの選択時 － 接線不連続を持つ全ポイント
以下のカーブを使用します。

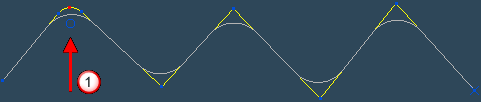

全不連続 タブで半径を入力すると、次のようになります。
のフィレットは変更されません。
