インテリジェントカーソルによるラインの作成例

この例では、インテリジェントカーソル 構成線、および、ラベルガイダンスを使用し、ラインを描く方法を説明します。

1. [パターン] タブ > [作成] パネル > [パターン] をクリックし、新規パターンを作成します。
2. [パターン] タブ > [編集] パネル > [カーブ編集] をクリックし、カーブ編集 タブを表示します。
3. [カーブ編集] タブ > [作成] パネル > [ライン] > [連続] をクリックします。これにより 連続線 ツールバーが表示され、マウスポインターがクロスヘア に変化します。
4. プロジェクト領域をクリックして連続線を開始し、ドラッグによりラインを作成します。インテリジェントカーソル は、構成線を表示します。また、ガイドとして、最終選択されたポイントからのラインの長さも表示します。



5. シングルクリックにより、ラインの終点を定義します。クロスヘアが に変化します。



6. 第 1 ラインに垂直なラインを作成します。



   インテリジェントカーソル は、構成線、および、2 つのラベルを表示します。 は、作成されるラインが垂直であることを示します。 は、ラインの長さを示します。

7. ダブルクリックにより、ラインの作成を終了します。
ヒント: インテリジェント カーソル で表示されるラベルにより、表示中のオブジェクトの角度、方向、長さ、キーポイントが明示されます。

インテリジェント カーソルの状況依存ラベル:

構築中にカーブ上にカーソルを置くと、カーソルが変化して重要な関係が識別されます。

• － 構成線が、基準編集平面のいずれかの軸に平行です。
• － 構成線が、接線に垂直です。
• － 構成線が、カーブの接線です。
• － ダブルクリックすると、この時点でカーブまたはラインが完成します。
• － インテリジェント カーソルがカーブ上にスナップされますが、特定のポイントにはスナップされません。
• － 中点などの、幾何学的な意味を持つカーブ上の特殊点です。
• － 2 つのカーブが交差するポイントです。
• － カーブの中点です。
• － 構成線の長さです。
• － 円弧の角度です。
• － 円弧の半径です。
• － 作業平面または変換の原点です。
• － 円弧の中心点です。
• － カーブの始点または終点です。

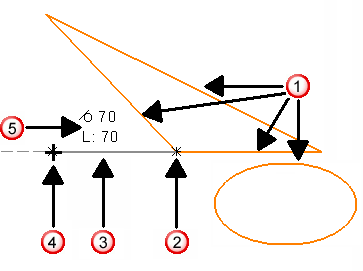

－ 作成されたライン、円弧、円 － オレンジ色に色づけ

－ キー ポイント

－ 構成線 － 灰色に色づけ

－ カーソル クロスヘア

－ 構成ラベルとラインの長さ
