オフセット ツールバーを使用し、選択中のカーブを指定距離でオフセットします。
オフセット ツールバーは、[カーブ編集] タブ > [編集] パネル > [変換] > [オフセット] をクリックして表示します。
このツールバーには、以下のオプションが表示されます。
オフセットタイプ － オフセットタイプを選択します。 正の値はカーブを外向きにオフセットし、負の値はカーブを内向きにオフセットします。

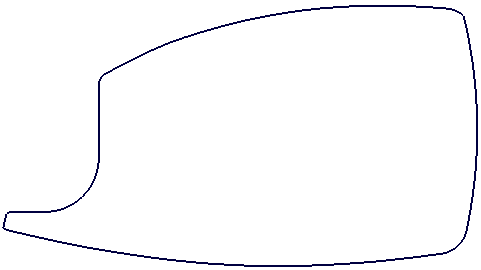

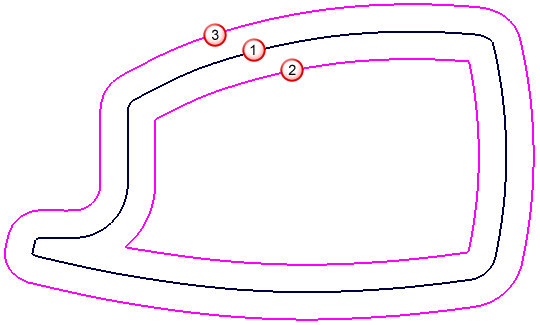

2D ラウンド － 指定距離で 2D カーブをオフセットします。 これにより、外向きのオフセット時には、緩やかなオフセットが作成されます。また、内向きオフセット時には、内部コーナーにシャープなオフセットが作成されます。オリジナル
2D ラウンド を選択

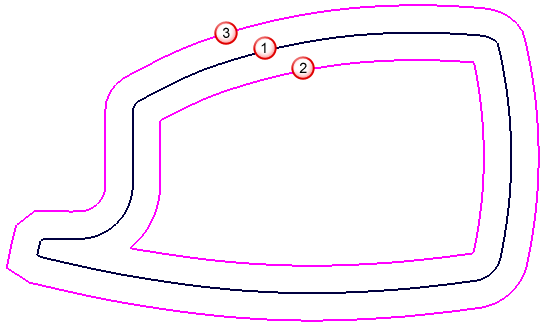

オリジナルカーブ
内向きカーブオフセット
外向きカーブオフセットこれにより、外向きのオフセット時には、緩やかなオフセットが作成されます。また、内向きオフセット時には、内部コーナーにシャープなオフセットが作成されます。
2D シャープ － オフセット カーブが、外向きオフセット時に外部コーナーがシャープ オフセットになり、内向きオフセット時に内部コーナーがシャープ オフセットになる点を除き、2D ラウンド と類似しています。オリジナル
2D シャープ を選択します。
オリジナルカーブ 内向きカーブオフセット 外向きカーブオフセットこのオプションは、外向きオフセット時には外部コーナーにシャープオフセット、内向きオフセット時には内部コーナーにシャープオフセットを作成します。
3D ラウンド － オフセット カーブのスムージングが必ずしも行われない点を除き、3D スムース

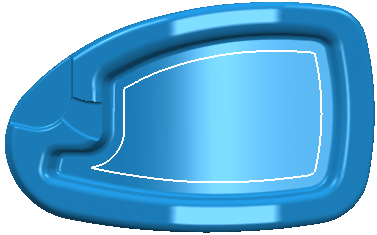

と類似しています。これにより、外向きのオフセット時には、緩やかなオフセットが作成されます。また、内向きオフセット時には、内部コーナーにシャープなオフセットが作成されます。examples フォルダーの 5axisModel.dgk のサーフェスバウンダリーを選択します。
3D ラウンド を選択し、距離 に -10 と入力します。
これにより、外向きのオフセット時には、緩やかなオフセットが作成されます。また、内向きオフセット時には、内部コーナーにシャープなオフセットが作成されます。

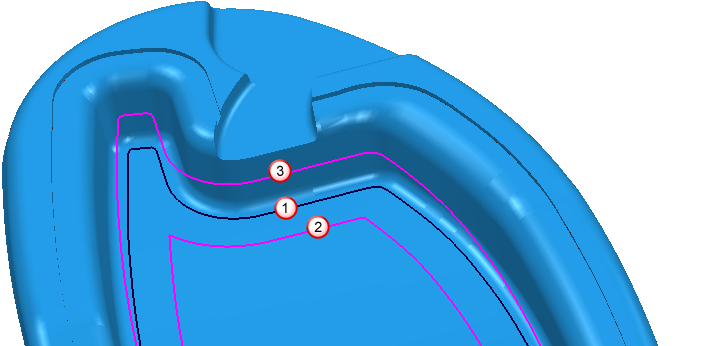

オリジナルカーブ 内向きカーブオフセット 外向きカーブオフセット- 3D スムース － 指定距離で 3D カーブをオフセットします。 これは、常に緩やかなオフセットを作成します。

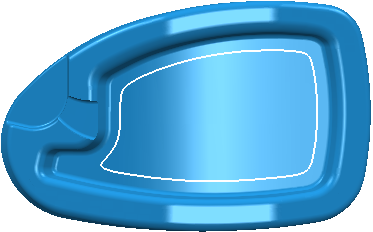

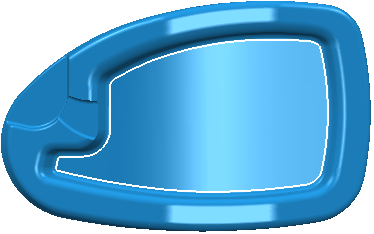

examples フォルダーの 5axisModel.dgk のサーフェスバウンダリーを選択します。
3D スムース を選択し、距離 に -10 と入力します。
このオプションは、常に緩やかなオフセットを作成します。

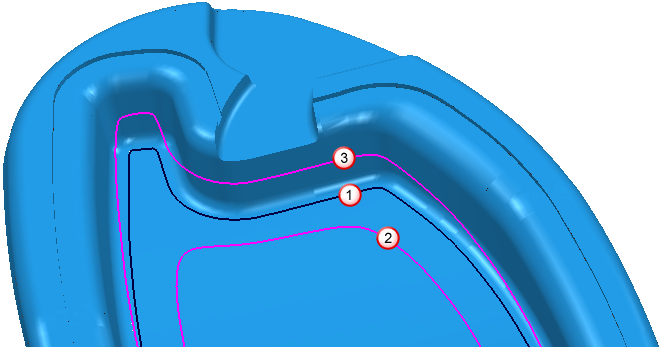

オリジナルカーブ 内向きカーブオフセット 外向きカーブオフセット
同心カーブ －領域、または、個別カーブにより、同心カーブをオフセットします。

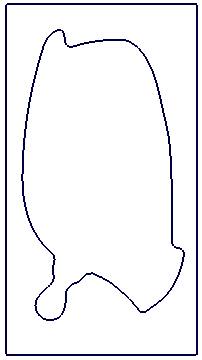

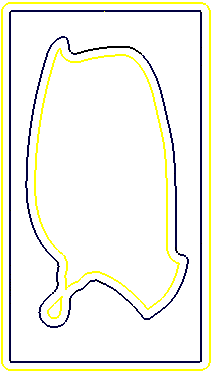

領域として同心カーブ処理 － 同心カーブは領域として処理され、領域の外側、または、内側がオフセットされます。次図の例を使用します。
を選択すると、領域外のカーブがオフセットされます。
全カーブを個別にオフセット － 同心カーブは個別に処理され、個別にオフセットされます。次図の例を使用します。
を選択すると、領域外のカーブがオフセットされます。
オリジナル保持 － 変換時にエンティティをコピーし、オリジナルを保持します。- オリジナル置換 － オリジナルエンティティは、変換エンティティに変更されます。
オリジナル保持 － オリジナル、および、変換後の両方のエンティティを保持します。
- [左側のコピー数 － コピー数を入力します。
- 距離 － オフセット距離を入力します。ここには以前の値が表示されます。
