メッシュにスナップするカーブを作成

このオプションを使用して、メッシュにスナップするカーブを作成します。

1. メッシュを選択します。
2. [メッシュツール]タブ > [作成]パネル > [スナップ]をクリックします。

   メッシュにスナップするカーブを作成 ダイアログが表示されます。



3. 次のいずれかのオプションを選択して、カーブの作成方法を指定します。

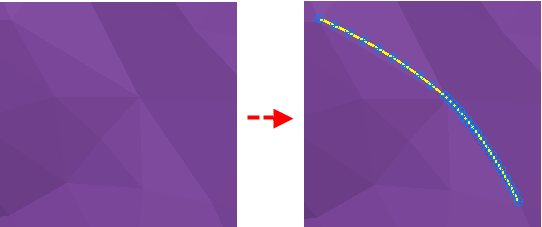

   • トレランスまで － 自動的に追加ポイントを挿入して、カーブをトレランス内でトライアングル上に配置します。 次図の例では、トレランスを 0.01 に設定しています。
   • エクストラポイントを挿入 － 各スパンに、固定数のポイントを作成します。 値 にポイント数を入力します。 値 に 0 を入力した場合、ブレークポイントのないカーブが作成されます。 ポイントがトライアングル上に配置されます。 スパンがトレランス外となる場合もあります。

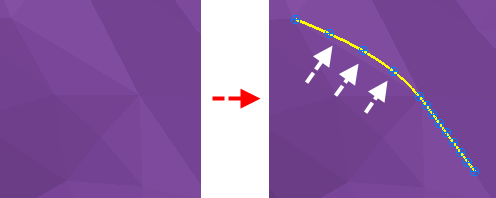

     次図では、各スパンに 3 つのポイントが挿入されています。 トレランスまで オプションと比較して、強調表示された領域で、カーブがトライアングルを正確にたどっていないことがわかります。



4. [不連続を挿入] ボタンをクリックして、前のポイントで現行カーブを終了し、同じポイントから新規カーブを開始します。新規カーブは、最初のカーブの非接線になります。
5. [保存] ボタンをクリックして、カーブを終了します。
6. ツールバーを閉じて、カーブとポイントを確認します。
