モールド ベース ウィザードのページ 3: モールド パラメーターを確認する

モールド ベース ウィザードのページ 3 のオプションは、次のように使用します。

• : 現在のモールド パラメーターをモールド環境設定として保存します。
  1. 環境設定名を入力します。
  2. [保存]をクリックします。

  － この環境設定は次のものを含みます。

  • カタログ
  • モールドサイズ
  • モールドタイプ
  • ガイドピラー位置
  • プレートリスト（手動で追加された全てのブランクプレートを含む）
  • 補助コンポーネントと寸法
• : 保存されたモールド環境設定をロードします。
  1. 一覧から保存されている環境設定の名前を選択します。
  2. 必要に応じて、次の操作を実行します。
     • をクリックして、モールド環境設定の名前を変更します。
     • をクリックして、モールド環境設定を削除します。

       － これらのパラメーターは新しいモールドに適用されます。

• : 最近使用したモールド環境設定をロードします。

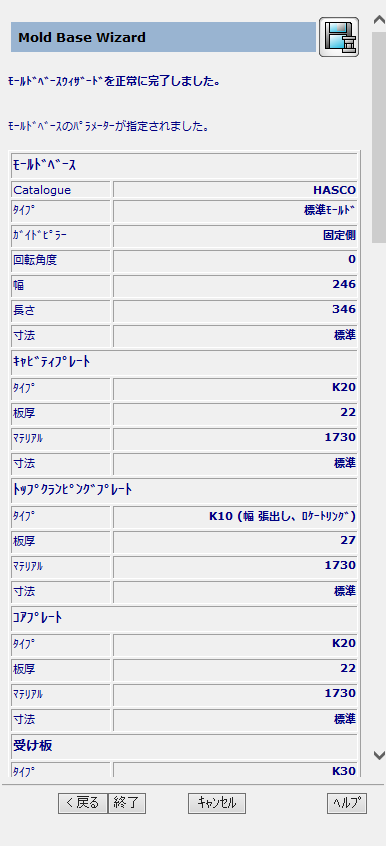

• モールド ベースの作成前にパラメーターをチェック



[完了] をクリックします。モールド ベースが作成されるまで待機します。

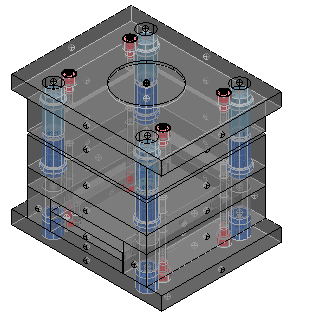

ビューを アイソ1 に変更すると、作成したコンポーネントを明確に表示できます。
