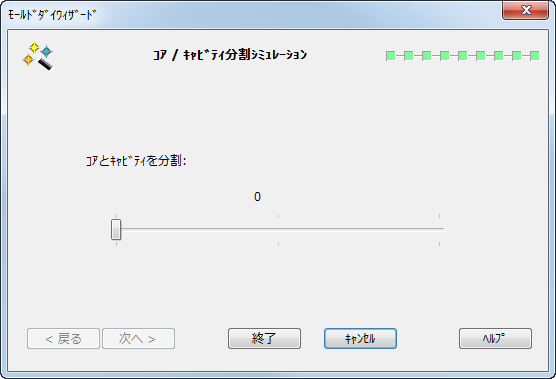

[コア / キャビティ分割シミュレーション]ページでは、モデルはワイヤーフレーム モードではなく、現在のシェーディング モードで表示されます。

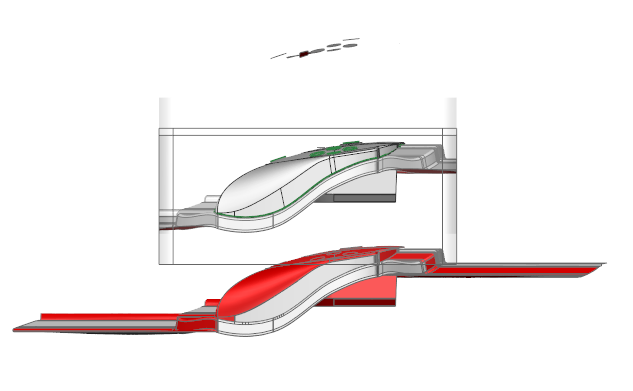

- スライダーを使用して、選択したオブジェクトからダイを分割します。2 分割されたものが、グラフィック ウィンドウ内を移動するように表示されます。これはダイの内部を確認するための単なる視覚的補助です。
パーツのみを分割する場合は、コア用とキャビティ用の 2 つのソリッドを使用します。
- [終了]をクリックして、ダイ インサートを保存します。モールド ダイ ウィザードによって生成されたインサートは次のマテリアルを使用します。
- シャットアウト領域のサーフェスは Pastel10 を使用します。
- インプレッション領域のサーフェスは Pastel08 を使用します。
- ダイ ブロックの他のすべてのサーフェスは mold_metal03 を使用します。
元のソリッドは、2 分割されたダイに入れられます。
キャビティ/コア/インサートのセットを表示する表が、ブラウザー ウィンドウの[インサートを作成]セクションに表示されます。各
アイコンをクリックして、アイテムを確認することができます。
- これで、キャビティ プレートとコア プレートを作成する準備ができました。ブラウザー ウィンドウで [次]をクリックします。
これにより、カタログからコア プレートとキャビティ プレートを選択するページが表示されます。
