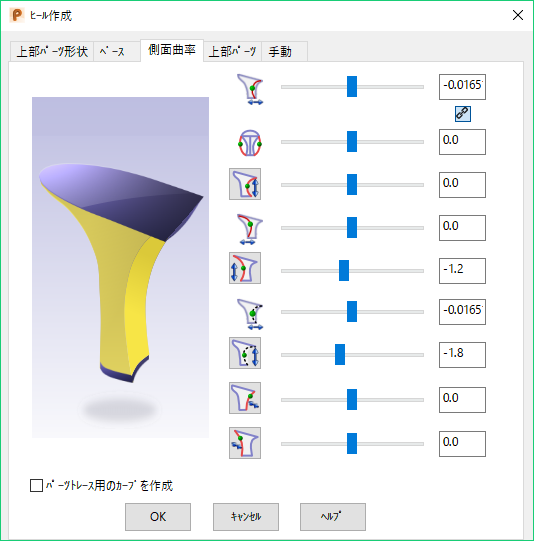

側面曲率 タブを使用して、ヒールの側面の作成時に使用されるパラメーターを指定します（図の黄色の部分）。
スライダーとボタンを使用して、ヒールパラメーターを調整します。
側面 X － スライダーをドラッグし、側面曲率の X 方向のカーブポイントの位置を設定します。 カーブポイントの位置は、カーブの形状に影響します。
注: このスライダーは、1 方向で フロントカーブ スライダーにリンクされています。X カーブ スライダーをドラッグする場合、フロントカーブ スライダーが移動します。しかしながら、フロントカーブ スライダーをドラッグすると、X カーブ スライダーは移動しません。
[リンク / リンク解除]: ボタンを切り替えて、[リンク] アイコンを表示して[側面 X]スライダーと[側面 Y]スライダーをリンクして、その移動を同期させます。リンクを解除するための[リンク解除] アイコンが表示されます。
側面 Y － スライダーをドラッグし、ヒールの側面カーブの Y 方向のカーブポイントの位置を設定します。 ポイントは、Y 軸沿いの対向する方向に移動します。カーブポイントの位置は、カーブの形状に影響します。
注: [リンク]
切り替えが選択されている場合、このスライダーは[側面 X]スライダーと同期して移動します。
側面 Z － スライダーをドラッグし、側面カーブの Z 方向のカーブポイントの位置を設定します。 カーブポイントの位置は、カーブの形状に影響します。
注: このスライダーは、1 方向で 直線フロント カーブポイントスライダーにリンクされています。直線サイド スライダーを移動させる場合、直線フロント スライダーが移動します。しかし、直線カーブ スライダーをドラッグすると、分割 直線サイド スライダーは移動しません。ボタンを選択して、カーブポイントから側面カーブを下向きに直線化します。選択時には、ボタンが
に変わります。
背面 X － スライダーをドラッグし、背面カーブの X 方向のカーブポイントの位置を設定します。 カーブポイントの位置は、カーブの形状に影響します。
背面 Z － スライダーをドラッグし、背面カーブの Z 方向のカーブポイントの位置を設定します。 カーブポイントの位置は、カーブの形状に影響します。
ボタンを選択 して、カーブポイントからヒール背面を下向きに直線化します。選択時には、ボタンが
に変わります。
前面 X － スライダーをドラッグし、 前面カーブの X 方向のカーブポイントの位置を設定します。 カーブポイントの位置は、カーブの形状に影響します。
前面 Z － スライダーをドラッグし、 前面カーブの Z 方向のカーブポイントの位置を設定します。 カーブポイントの位置は、カーブの形状に影響します。
ボタンを選択して、カーブポイントからヒール前面を下向きに直線化します。選択時には、ボタンが
に変わります。
前面ブレンド － サイドカーブとフロントカーブの上部ポイント接線を変更することで、参照サーフェスとのスムースブレンド効果が得られます。
このボタンを選択 して、フロントカーブの上部ポイントを変更することで、フロントカーブが参照サーフェスとスムースにブレンドします。選択時には、ボタンが
に変わります。
背面ブレンド － バックカーブの上部ポイント接線を変更することで、参照サーフェスとのスムースブレンド効果が得られます。
このボタンを選択 して、バックカーブの上部ポイントを変更することで、バックカーブが参照サーフェスとスムースにブレンドします。選択時には、ボタンが
に変わります。
- パーツトレース用のカーブを作成 － ヒールエッジ沿いにカーブを作成します。これらのカーブを使用して、ヒール上にピース、例えば、ヒール前面のヒールカバー、または、ルイス ヒール効果を作成します。
