カタログ

カタログには、ユーザーが選択してモデルやアセンブリに追加できる標準コンポーネントが格納されています。製品固有のカタログがサポートされています。

注: 一部の製品固有のカタログは、お使いのライセンスにより、利用できない場合があります。

Toolmaker は、次のカタログ提供企業のモールド コンポーネントをサポートしています。

Crusteel	Danly	DME: ヨーロッパ(ユーロ標準および DME 標準)
DME － 北アメリカ	DMS	FUTABA
HALES	HASCO	KISHIN
LKM	MEUSBURGER	MISUMI
PCS	PEDROTTI	POLIMOLD
PROGRESSIVE	RABOURDIN	VAP
SIDECO	STRACK	UNBRAKO （メートル / インチ）

次の用途でカスタム カタログを作成することもできます。

• 使用頻度の高いコンポーネントをグループ化 － カスタムカタログには、複数の異なる製造者によるコンポーネントを含めることができます。
• 標準コンポーネントの名称変更 － コンポーネントと製造元へのリンクの基になっているジオメトリには影響しません。製造元カタログのコンポーネントに対するすべての変更がそのコンポーネントに継承されます。
• 独自の寸法、オーダー コード、名前によるコンポーネントのカスタマイズ: その後、これらのコンポーネントを コンポーネントウィザード で使用することができます。

カスタムカタログを管理

1. [ウィザード]タブ > [モード]パネル > [Toolmaker オン / オフ]をクリックして、Toolmaker を実行します。
2. [ウィザード]タブ > [モールドを修正]パネル > [コンポーネントウィザード]をクリックします。

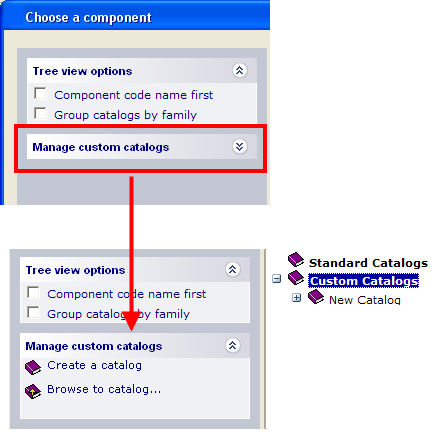

3. カスタムカタログを管理 をクリックして、オプションを表示します。



ヒント: [コンポーネント ウィザード]ダイアログ ボックスのツリー ビュー オプションを閉じるには、 をクリックします。これにより、マウスのスクロールの手間を省きます。
4. このオプションの用途は、次の通りになります。
   • 既存のカタログを見つける
   • 新規カスタム カタログを作成する
