ラベルバルーンの適用とマテリアルの詳細作成

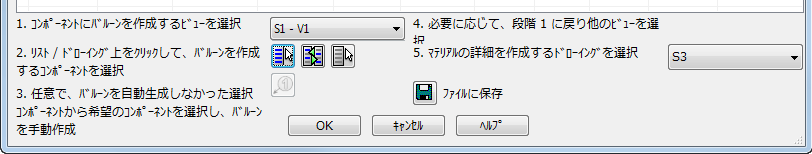

マテリアルの詳細 ダイアログの下半分には、ドローイングで選択したマテリアルの詳細作成用コンポーネントに、バルーン / ラベルを適用するための操作手順とオプションが含まれています。

操作手順に従い、適切なオプションを選択します。

1. ドローイングで、コンポーネントバルーンを適用するビューを選択します。次のいずれかの方法を使用します。
   • ドロップダウンリストからビューを選択します。

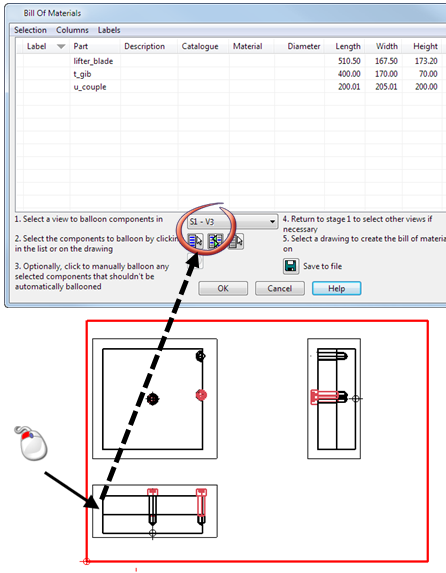

   • ドローイング上でビューをクリックして、バルーンの表示箇所を選択します。ドロップダウンリストの値が、選択したビューと一致するよう変化します。その後、通常の方法で、手動でバルーンをドローイングに追加します。



2. 次のいずれかのボタンをクリックして、バルーンを作成するコンポーネントを定義します。

   － リスト内の全コンポーネントを選択します。

   － リスト内の選択を反転します。

   － リスト内の選択を取消します。

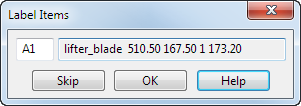

3. をクリックして、選択アイテムのバルーンを手動で作成します。ラベルアイテム ダイアログが表示されます。このダイアログで、バルーンを手動で追加する際のラベルシリーズの名前を変更することができます。



   バルーンはシングルビューでコンポーネントに追加され、最後に選択したビューに表示されます。

4. マテリアルの詳細の作成元になるドローイングを選択します。



   または、ファイルに保存 をクリックして、名前を付けて保存 ダイアログにより表を保存します。
