アタッチメント ポイントを表示するには、スレーブ コンポーネントをマスター コンポーネントの上にドラッグしてリレーションを作成します。必要なアタッチメントが表示されている場合は、スレーブ コンポーネントをドロップすると、リレーションが作成されます。
サンプル
- スレーブ コンポーネントにするコンポーネントを選択します。そのコンポーネントの上にマウスを移動すると、平面と軸のアタッチメントが矢印で示されて表示されます。注: ポイント アタッチメントを表示するには、そのコンポーネントをもう一度クリックし、そのコンポーネントの上にマウスを移動すると、ポイント アタッチメントが強調表示されます。

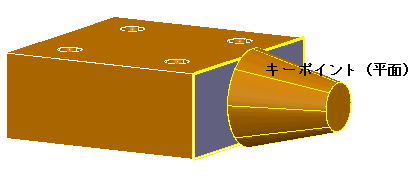

この例では、上部フェースが強調表示され、矢印は平面アタッチメントを示しています。
- そのアタッチメントをクリックし、マスター コンポーネントにドラッグします。アタッチメントがマスター コンポーネントの上に表示されます。
- マスター コンポーネント上の必要なアタッチメントの上で、マウス ボタンを放してスレーブ アタッチメントをドロップします。

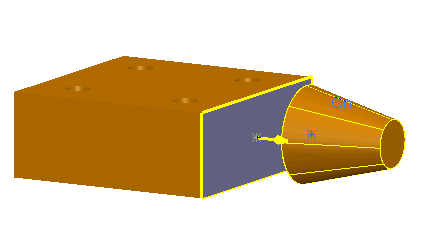

この例では、スレーブ コンポーネントとマスター コンポーネントの間に、平面から平面へのリレーションが作成されています。アセンブリツリー に、新規リレーションが追加されます。
マスター コンポーネントから離れた位置でマウス ボタンを放した場合、リレーションは作成されず、スレーブ コンポーネントは元の向きに戻ります。
