ブーリアン演算

[ソリッド]タブ > [フィーチャ]パネルの[ブーリアン演算]を使用して、次のようにメッシュを作成します。

• 2 つのメッシュ
• ソリッドとメッシュ

2 つのメッシュ

ブーリアン演算を使用して、2 つのメッシュを交差、減算、結合（加算）させます。

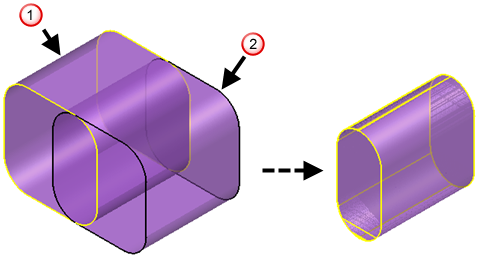

例えば、2 つのメッシュの交差からメッシュを作成します。

1. [ソリッド]タブ > [フィーチャ]パネル > [交差]をクリックすると、[ブーリアン交差]ダイアログ ボックスが表示されます。
2. 第 1 選択 として 、第 2 選択 として を選択します。
3. OK をクリックして、新規メッシュを作成します。



ソリッドとメッシュ

ブーリアンオプションを使用して、ソリッドとメッシュを交差、減算、結合（加算）します。

例えば、ソリッドからメッシュを減算して、メッシュを作成します。

1. [ソリッド]タブ > [フィーチャ]パネル > [減算]をクリックすると、[ブーリアン減算]ダイアログ ボックスが表示されます。
2. 第 1 選択 として 、第 2 選択 として を選択します。
3. 元のソリッドを保持 を選択解除します。
4. OK をクリックして、新規メッシュを作成します。
5. はい をクリックして、フィーチャーツリー（既に存在する場合）を削除します。
