P&ID ペインタを使用するには

P&ID ペインタをオンにするには

現在のセッションで、プロパティを基準にしてすべての P&ID 図面を色付けます。

  1. リボンで、[ホーム]タブ [P&ID ペインタ]パネル [ペインタ スタイル]リストをクリックし、スタイル(たとえば、[サイズによる色])をクリックします。
  2. [プロパティでペイント]をクリックします。すべての P&ID 図面は、指定したペインタ スタイルで表示されます。

P&ID ペインタをオフにするには

  1. リボンで、[ホーム]タブ [P&ID ペインタ]パネル [プロパティでペイント]をクリックします。
    2. 注: AutoCAD Plant 3D toolset を終了すると、P&ID ペインタは常にオフになります。

P&ID ペインタの色を変更するには

  1. リボンで、[ホーム]タブ [プロジェクト]パネル [プロジェクト マネージャ] [プロジェクト セットアップ]の順にクリックします。
  2. [プロジェクト セットアップ]ダイアログ ボックスのツリー表示で、[P&ID DWG 設定]を展開します。[P&ID ペインタ]をクリックします。
  3. [P&ID ペインタ スタイル]リストで、スタイル(たとえば、[サービスによる色])をクリックします。
  4. [P&ID ペインタ設定]ペインの[色の設定]で、[色]をクリックします。
  5. [色選択]ダイアログ ボックスで、色をクリックします。[OK]をクリックします。
    注: ペインタの色を無効にするには、[ByLayer]をクリックします。
  6. [OK]をクリックして、[プロジェクト セットアップ]を閉じます。新しいスタイルが、リボンの[P&ID ペインタ]タブに表示されます。

ペインタ スタイルを追加するには

プロジェクトにカスタム P&ID ペインタ スタイルを追加します。

  1. リボンで、[ホーム]タブ [プロジェクト]パネル [プロジェクト マネージャ] [プロジェクト セットアップ]の順にクリックします。
  2. [プロジェクト セットアップ]ダイアログ ボックスのツリー表示で、[P&ID DWG 設定]を展開します。[P&ID ペインタ]をクリックします。

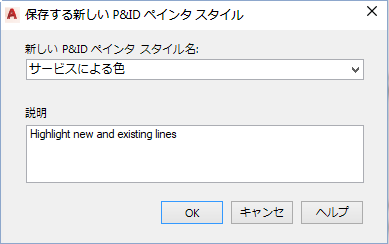

  3. [追加]をクリックします。[保存する新しい P&ID ペインタ スタイル]ダイアログ ボックスが表示されます。
  4. [新しい P&ID ペインタ スタイル名]ボックスで、新しい名前を入力します(例: ステータスによる色)。
  5. 省略可能: [説明]ボックスに、説明を入力します(例: 新規および既存のラインをハイライト表示)。
    [OK]をクリックします。
  6. [P&ID ペインタ設定]ペインで、[色の割り当て基準]をクリックします。 [プロパティ リストを選択]ダイアログ ボックスが表示されます。
  7. プロパティをクリックします(例: ステータス)。[OK]をクリックします。
  8. 既定の色を変更する場合は、次の操作を実行します。

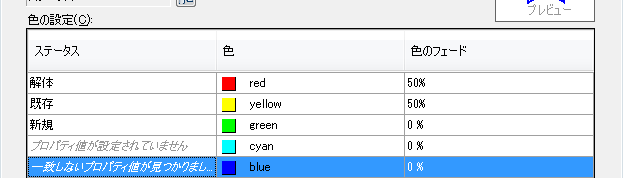

    • [P&ID ペインタ設定]ペインの[色の設定]で、[色]をクリックします。
    • [色選択]ダイアログ ボックスで、色をクリックします。[OK]をクリックします。
  9. [OK]をクリックして、[プロジェクト セットアップ]を閉じます。新しいスタイルが、リボンの[P&ID ペインタ]タブに表示されます。

未割り当てのプロパティをハイライト表示するには

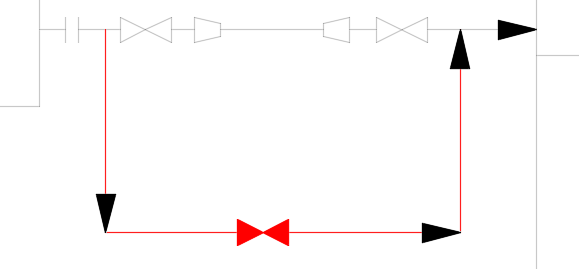

未割り当てのプロパティは赤で表示されます。

  1. リボンで、[ホーム]タブ [プロジェクト]パネル [プロジェクト マネージャ] [プロジェクト セットアップ]の順にクリックします。
  2. [プロジェクト セットアップ]ダイアログ ボックスのツリー表示で、[P&ID DWG 設定]を展開します。[P&ID ペインタ]をクリックします。
  3. [追加]をクリックします。[保存する新しい P&ID ペインタ スタイル]ダイアログ ボックスが表示されます。
  4. [新しい P&ID ペインタ スタイル名]ボックスで、新しい名前を入力します(例: 未割り当てステータス)。
  5. 省略可能: [説明]ボックスに、説明を入力します(例: 未割り当てステータスを赤で表示)。[OK]をクリックします。
  6. [P&ID ペインタ設定]ペインで、[色の割り当て基準]をクリックします。 [プロパティ リストを選択]ダイアログ ボックスが表示されます。
  7. プロパティをクリックします(例: ステータス)。[OK]をクリックします。

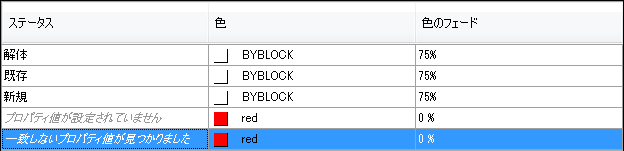

  8. [P&ID ペインタ設定]ページの[色の設定]で、プロジェクトで「使用されている」色の値をクリックします(例: ステータスは新規、サービスは P)。
  9. クリックして選択した値のカラーです。
  10. [色選択]ダイアログ ボックスで、[ByLayer]をクリックします。[OK]をクリックします。
  11. [色のフェード]をクリックします。フェード値を指定します(例: 75 パーセント)。
  12. プロジェクトで使用する他の値に対して、8 ～ 11 の手順を繰り返します。
  13. プロジェクトで「使用しない」値をクリックします(例: プロパティ値が設定されていません)。
  14. 未使用の値の色をクリックします。
  15. [色選択]ダイアログ ボックスで、赤をクリックします。[OK]をクリックします。
  16. プロジェクトで使用しない他の値に対して、13 ～ 16 の手順を繰り返します。
  17. [OK]をクリックして、[プロジェクト セットアップ]を閉じます。
親トピック: タスク(P&ID ライン)
