정점/가장자리/테두리 모따기(폴리메시)

모따기는 모따기 엔티티 둘레에 새 면과 연결 가장자리를 만듭니다. 또는 Open 옵션을 사용하여 대신 열린(빈) 영역을 만들 수 있습니다. 정점, 가장자리 및 테두리의 경우 숫자로 모따기 양을 설정하고 열기 옵션을 토글할 수 있습니다. 세그먼트 설정은 가장자리와 테두리에만 적용됩니다.

팁: 모따기 수정자는 여기서 설명하는 모따기 명령과 비교하여 확장된 기능 세트를 제공합니다. 예를 들어 동일한 재질 ID를 사용하여 다각형의 스무딩 그룹 및 클러스터와 관련된 가장자리 위치를 고려할 수 있습니다.

인터페이스

모따기는 캐디 컨트롤 사용이 설정되었을 때는 캐디 인터페이스를 사용하고, 해제되었을 때는 표준 모따기 설정 대화상자를 사용합니다. 캐디 컨트롤 사용에 대한 자세한 내용은 편집 가능한 폴리 설정의 캐디 인터페이스 항목을 참조하십시오.

캐디 인터페이스, 정점 하위 오브젝트 수준

모따기 설정 대화상자, 정점 하위 오브젝트 수준

캐디 인터페이스, 가장자리/테두리 하위 오브젝트 수준

모따기 설정 대화상자, 가장자리/테두리 하위 오브젝트 수준

연귀
기본 연귀 방법을 선택합니다.
  • 쿼드: 모따기한 각 가장자리 주변에 새 사변형 다각형을 현재 세그먼트 값의 2배만큼 만듭니다. 사용하는 세그먼트 값이 클수록 장력 값에 따라 모따기가 더 둥글게 처리될 수 있습니다.
  • 삼각: 모따기한 각 가장자리를 현재 세그먼트 값과 동일한 수의 다각형으로 대체합니다. 또한 이 옵션을 사용하면 동일 평면에 있지 않은 다각형 사이에 있는 모따기한 가장자리의 세그먼트 값이 늘어나며, 이로 인해 모따기한 영역이 둥글게 처리될 수 있습니다. 이 방법에서는 삼각형 및 사변형 다각형 모두 생성됩니다. 삼각형 다각형을 사용하면 스무딩하거나 세분화할 때 메시 문제가 발생할 수 있습니다.
  • 균일: 사변형 교차가 있는 균일한 모서리를 만듭니다. 균일 모서리는 모따기 옵션의 깊이 설정에 따라 부드럽거나 선명하게 처리될 수 있습니다.
  • 방사형: 베벨 가장자리 정점이 비 베벨 가장자리 정점에 연결되는 것을 방지하기 위해 모서리에 호를 생성합니다. 방사형 모서리는 모따기 옵션의 깊이 설정에 따라 부드럽거나 선명하게 처리될 수 있습니다. 패치: 사변형 교차도 있으며 더 높은 해상도를 제공하고 아티팩트를 제거할 수 있는 패치 모서리를 만듭니다. 패치 모서리는 모따기 옵션의 깊이 설정에 따라 부드럽거나 선명하게 처리될 수 있습니다.
양
모따기의 범위(거리 단위)입니다. 기본값은 1.0입니다.
세그먼트
(가장자리만) 모따기 영역에 다각형을 추가합니다. 모따기 유형에 따라 결과가 달라집니다.

위의 그림은 동일한 세그먼트 값을 사용하여 쿼드 및 삼각 방법으로 생성된 다각형 개수의 차이를 보여줍니다.

장력
(쿼드 및 균일만) 동일 평면에 있지 않은 다각형 사이의 가장자리를 모따기하여 생성된 새 다각형 사이의 각도를 결정합니다. 기본값 1.0에서 모따기한 각 가장자리의 새로운 모든 다각형에서 평평하게 놓입니다(동일 평면). 장력 값을 낮추면 각도가 늘어납니다. 가장자리의 한 면에 있는 다각형 사이에 충분히 높은 세그먼트 값과 원래 각도를 사용하면 새 다각형의 곡률을 생성할 수 있습니다. 0.0에서는 새 다각형이 원래 다각형과 같은 위치를 차지합니다.

장력 설정은 동일 평면 다각형 사이의 가장자리에서 생성된 다각형에 영향을 주지 않습니다. 모따기한 가장자리에 인접한 원래 다각형 사이의 각도가 커질수록 더 많은 곡률을 사용할 수 있습니다.

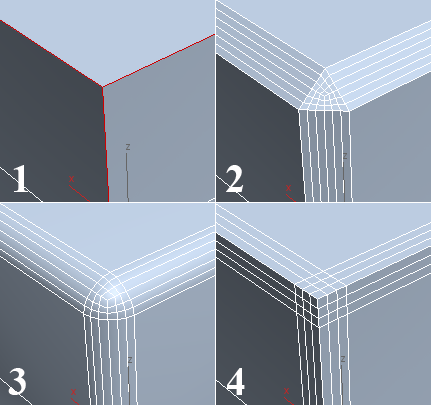

1. 원래 가장자리 선택

2. 장력=1.0

3. 장력=0.5

4. 장력=0.0

팁: 장력 값을 줄여도 원하는 곡률을 얻지 못한 경우 세그먼트 값을 늘리십시오.
끝 바이어스
(쿼드 및 균일만) 끝점을 다음 가장자리 쪽으로 이동하는 기능으로, 모서리를 포함하지 않는 모따기의 끝을 제어합니다. 값이 1.0이면 모따기 끝이 다음 가장자리의 첫 번째 정점으로 이동되고 값이 0.0이면 모따기가 종료됩니다.
방사형 바이어스
(쿼드 및 균일만) 모따기 모서리의 반지름을 제어하여 각도가 날카로워지고 모따기가 무뎌지는 경우 구형 형태를 보다 잘 유지할 수 있게 합니다.
모따기 열기
모따기 후 모따기 작업으로 만들어진 모든 면을 삭제합니다.
열기 반전
모따기 후 모따기 작업으로 만들어진 면을 제외한 모든 면을 삭제합니다. 모따기 열기가 설정된 경우에만 사용할 수 있습니다.
스무딩
설정하면 모따기 후 스무딩 그룹을 적용합니다. 또한 스무딩 유형 및 스무딩 임계값 설정을 사용합니다(다음 참조).
스무딩 유형
스무딩 옵션이 활성화된 경우 스무딩이 모따기한 형상에 적용되는 방법을 선택합니다.
  • 전체 오브젝트 스무딩 - 인접한 다각형 간의 각도에 따라 스무딩 그룹을 전체 오브젝트에 적용합니다. 법선 사이의 각도가 스무딩 임계값 각도보다 작으면 두 개의 인접한 다각형은 모두 동일한 스무딩 그룹에 배치됩니다(다음 참조).
  • 모따기만 스무딩 - 인접한 다각형 사이의 각도에 따라 모따기 프로세스에 의해 만들어진 새 다각형에 스무딩 그룹을 적용합니다. 법선 사이의 각도가 스무딩 임계값 각도보다 작으면 두 개의 인접한 다각형은 모두 동일한 스무딩 그룹에 배치됩니다(다음 참조).
스무딩 임계값
스무딩 옵션이 활성화된 경우 법선 사이의 각도가 임계값보다 작으면 두 개의 인접한 면이 동일한 스무딩 그룹에 배치됩니다.
확인
현재 선택에 설정을 적용하고 캐디를 닫습니다. 키보드 바로 가기: Enter
적용 후 계속
현재 선택에 설정을 적용한 후 선택을 변경한 경우에는 미리 보기에 대한 설정을 유지합니다. 키보드 바로 가기: Ctrl+Enter
취소
현재 선택에 설정을 적용하지 않고 캐디를 닫습니다. 적용 후 계속을 사용한 경우 되돌리지 않습니다. 키보드 바로 가기: Esc
