키노트를 삽입하려면

다음 절차에 따라 시트 키노트 또는 참조 키노트 중 하나를 사용하여 도면에 주석을 다십시오. 지시선을 삽입하도록 구성된 도구를 사용하는 경우, 지시선이 가리킬 객체를 선택하거나 도면의 빈 영역에 점을 지정할 수 있습니다.

1. 주석 도구 팔레트에서 포함할 유형의 키노트에 대한 도구를 클릭합니다. 샘플 팔레트에 포함된 도구는 참조 키노트, 직선 유형의 지시선이 있는 참조 키노트, 시트 키노트(또한 지시선도 삽입)를 포함합니다.

   또는 주석 달기 탭 키노팅 패널 키노트 드롭다운에서 키노트 도구 중 하나를 클릭합니다 .

   주: 기본 지시선은 직선입니다. 도구의 상황에 맞는 메뉴에서 액세스할 수 있는 도구 특성 팔레트를 사용하여 지시선 유형 및 다른 특성을 변경할 수 있습니다.
2. 키노트할 객체/구성요소/라인워크를 선택하거나 Enter 키를 눌러 도면 영역에 점을 지정합니다.

   키노트가 선택한 사항과 이미 연관되어 있는 경우, 4 단계에서 설명한 대로 지시선 그리기를 완료할 수 있습니다. 그렇지 않으면 대화상자가 표시됩니다.

3. 삽입할 키노트를 지정합니다.

   키노트 연관 여부	할 일...
   어떤 키노트도 선택한 객체와 연관되지 않은 경우(또는 객체를 선택하지 않고 점을 지정한 경우)	키노트 선택 대화상자가 표시됩니다. 현재 선택된 데이터베이스가 원하는 데이터베이스인지 확인합니다. 그런 다음 계층 구조 트리 뷰를 탐색하여 원하는 키노트를 찾아 선택한 후 확인을 클릭합니다.

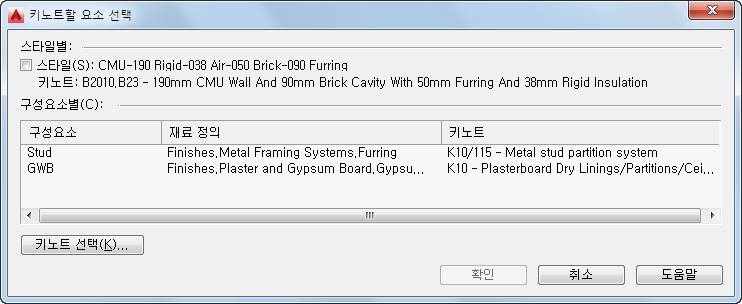

   하나 이상의 키노트가 객체 스타일 또는 선택한 객체 구성요소의 재료 정의와 이미 연관되어 있는 경우	키노트할 요소 선택 대화상자가 표시됩니다. 객체 구성요소를 키노트할 경우, 구성요소 열에서 구성요소를 선택한 후 확인을 클릭합니다. 객체를 전체적으로 키노트하고 키노트가 객체 스타일에 대해 지정된 경우, 스타일을 선택한 후 확인을 클릭합니다. 원하는 키노트가 보이지 않는 경우, 키노트 선택을 클릭하여 키노트 선택 대화상자를 표시합니다. 키노트를 선택한 후 확인을 클릭합니다. 이제 키노트가 키노트할 요소 선택 대화상자에 표시됩니다. 확인을 클릭하여 선택 과정을 완료합니다.


4. 지시선을 삽입하려면, 하나 이상의 추가 점을 지정하여 원하는 지시선을 작성한 다음 Enter 키를 누릅니다.

   미리 지정된 키노트(또는 3 단계에서 지정한 키노트)가 표시됩니다. 또한 지시선을 삽입한 경우, 키노트가 지시선에 부착됩니다.

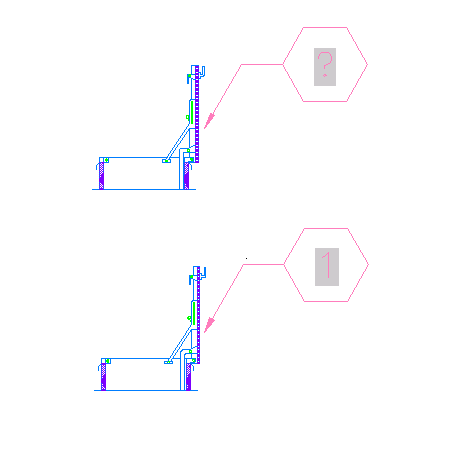

   주: 시트 키노트는 삽입될 때 결정되지 않습니다. 기호 내부에 표시되는 속성은 시트 키노트 범례가 생성될 때 결정됩니다. 그 때까지 시트 키노트는 다음 그림처럼 물음표를 표시합니다. 결정된 키노트의 연속 번호 매기기는 소스 키노트 데이터베이스 내의 그룹 순서 및 키노트 순서를 기반으로 합니다.


   시트 키노트 범례의 앞뒤에 시트 키노트가 생성됩니다.
