커튼월 요소 정의를 화면표시 구성요소로 추가하려면

다음 과정에 따라 커튼월 요소 정의를 추가하십시오. 요소에 지정된 정의에 따라 커튼월 요소의 화면표시 특성을 조정하려면, 먼저 각 요소 정의에 대한 화면표시 구성요소를 작성해야 합니다.

1. 관리 탭 스타일 및 화면표시 패널 스타일 관리자를 클릭합니다.
2. 건축 객체를 확장한 후 커튼월 스타일을 확장합니다.
3. 변경할 커튼월 스타일을 선택합니다.
4. 화면표시 특성 탭을 클릭합니다.
5. 화면표시 표현으로 모형을 선택합니다.
6. 을 클릭합니다.

   기본 구성요소 리스트에는 세 가지 기본 요소와 셀 표식기만 포함됩니다.

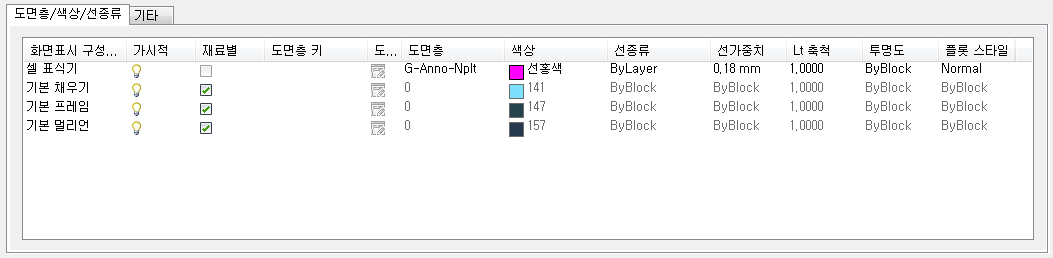

   커튼월의 기본 모형 화면표시 구성요소

7. 기타 탭을 클릭한 후 추가를 클릭합니다.
8. 구성요소 유형에서 채우기, 프레임 또는 멀리언을 선택합니다.
9. 구성요소 이름에 이름을 입력하거나 요소 선택을 클릭한 후 리스트에서 요소를 선택합니다.
10. 확인을 클릭합니다.
11. 도면층/색상/선종류 탭을 클릭합니다.

    추가한 요소 정의는 구성요소의 리스트에 표시됩니다.

12. 요소 정의를 계속 추가하려면 기타 탭을 클릭하거나 확인을 두 번 클릭합니다.
