기둥 그리드의 레이블을 지정하려면

X 방향과 Y 방향의 기존 기둥 그리드에 레이블을 지정할 수 있습니다.

1. 레이블을 지정할 기둥 그리드를 선택합니다.
2. 기둥 그리드 탭레이블 패널레이블을 클릭합니다.
3. 레이블을 위한 그리드 위치를 지정합니다.

   원하는 작업...	할 일...
   그리드의 X 축에 레이블 추가	X - 레이블링 탭을 클릭합니다.
   그리드의 Y 축에 레이블 추가	Y - 레이블링 탭을 클릭합니다.

4. 표의 번호에서 레이블에 대한 시작 숫자 또는 글자를 입력합니다.

   X 방향 또는 Y 방향의 각 그리드 선이 테이블에 나열됩니다. 레이블 값 자동 계산이 선택된 경우 숫자나 글자는 사용자가 지정한 순서로(오름차순이나 내림차순으로) 나머지 그리드 선에 연속적으로 채워집니다.

   주: 그리드에 번호를 다시 매기려면 첫 번째 위치에 새 값을 입력합니다. 레이블 값 자동 계산이 선택되어 있으면 나머지 값이 업데이트됩니다.
5. 순서에서 사용하지 않을 문자가 있는 경우 문자 사용 안 함을 선택한 후 문자를 쉼표로 구분하여 입력합니다.
6. 레이블 기호를 변경하려면, 버블을 클릭합니다.
7. MvBlockDef 선택 대화상자에서 새 레이블 기호를 선택한 후 확인을 클릭합니다.

   도면에서 현재 정의되어 있는 임의의 다중 뷰 블록이 사용될 수 있습니다.

8. 종료시 새 버블 생성을 클릭하여 버블을 업데이트합니다.
9. 버블의 위치를 지정합니다.

   원하는 작업...	할 일...
   그리드의 X 방향에 버블 배치	맨 위 및/또는 맨 아래를 선택합니다.
   그리드의 Y 방향에 버블 배치	왼쪽 및/또는 오른쪽을 선택합니다.

10. 치수보조선에 값을 입력합니다.

    치수보조선은 그리드에서 버블까지 이르는 버블선의 길이입니다.

11. 확인을 클릭합니다.

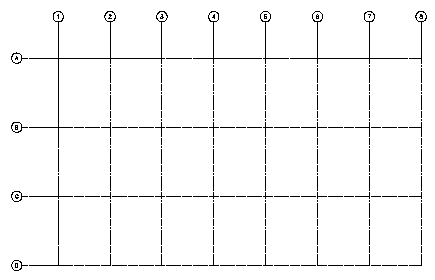

기둥 그리드 레이블 지정
