구성은 건물 모형의 주 건물 블록(또는 기본 도면 파일)입니다. 구성은 건물 핵심 영역, 아파트 또는 전체 바닥과 같은 건물의 고유한 한 부분을 나타냅니다.
프로젝트 내의 레벨 및 부속건물에 구성을 할당합니다. 예를 들어 Interior Partitions—First Floor/South Wing이라는 건축 구성을 건물의 첫 번째 레벨 및 남쪽 윙 부속건물에 할당할 수 있습니다. 또한 다른 목적으로 Framing—First Floor/South Wing이라는 구조 구성을 첫 번째 레벨과 남쪽 윙 부속건물에 할당할 수 있습니다. 구성은 두 개 이상의 레벨로 확장할 수 있으며 이러한 구성은 커튼월과 같은 객체에 필요합니다.
스패닝 커튼월 구성의 3D 뷰
구성 파일
구성은 도면(DWG) 파일입니다. 비프로젝트 관련 도면 파일과 달리, 동일한 이름의 추가 XML 파일이 작성됩니다. 함께 제공되는 XML 파일은 구성을 프로젝트에 연결하는 정보를 포함합니다.
구성을 레벨에 복사
다층 건물에서 레벨이 동일한 평면도를 가질 수 있습니다. 한 레벨의 구성을 작성하고 그 구성을 다른 레벨에 한 번에 복사할 수 있습니다.
기존 도면을 구성으로 변환
기존 도면 파일을 프로젝트 내 구성으로 변환할 수 있습니다. 소스 도면을 이동하거나 복사할 하위 범주를 지정합니다.
기존 도면 파일을 구성으로 변환하는 경우
- 도면 파일은 링크를 통해 지정한 프로젝트 범주로 이동하거나 복사 또는 연결됩니다.
- 구성에 레벨 및 부속건물을 할당합니다.
- 필요한 경우 구성에 다른 이름을 지정하고 설명을 추가할 수 있습니다.
구성 및 뷰
구성을 사용하여 프로젝트의 뷰를 작성합니다. 다음 구성을 표시하는 First Floor라는 뷰를 작성할 수 있습니다.
- Interior Partitions—First Floor/South Wing
- Framing—First Floor/South Wing
- Ceiling—First Floor/South Wing
- Spanning Front Curtain Wall
이 뷰에는 1층 남쪽 윙에 있는 모든 객체가 포함될 수 있습니다. 뷰 특성을 식별할 때 뷰에 포함할 구성을 선택합니다. 뷰에 구성을 추가하거나 제거할 수 있습니다.

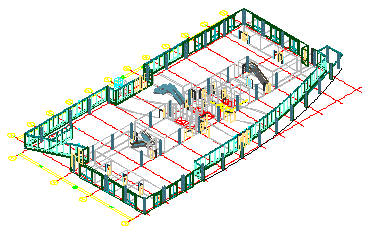

건물 1층의 3D 뷰
