일람표 테이블에 보고된 데이터는 일람표 지정 중인 객체나 객체 스타일에 부착한 특성 세트에서 수집됩니다. 특성 세트에 포함되는 특성은 특성 세트 정의에 의해 결정되며 특성 세트 정의는 해당 특성 세트가 적용될 수 있는 객체 유형, 스타일 및 정의도 지정합니다.
- 적용 대상 탭의 선택항목 및 특성 세트 정의의 이름
- 특성 정의의 기본 데이터 및 이름 값에 영향을 주는 모든 것
특성 세트 정의는 일람표에 보고하려는 객체 및 객체 스타일의 관련 특성입니다. 일단 객체 또는 객체 스타일에 부착되면 특성 세트는 객체와 연관된 특성 데이터의 컨테이너가 됩니다. 특성 값은 객체에서 직접 얻거나 객체 또는 스타일에 대해 수동으로 입력합니다.

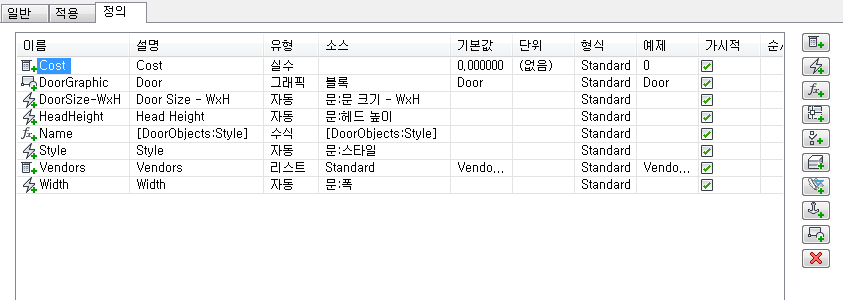

문 객체에 대한 특성 세트 정의
자동 및 수동 특성
AEC 객체 유형의 특성은 다음 두 가지 범주로 나뉩니다.
- 객체를 작성할 때 객체 및 스타일에 자동 특성이 구현됩니다. 프로젝트, 객체의 재료 등 다른 자료에서 검색된 폭, 길이, 높이 및 데이터를 예로 들 수 있습니다.
- 수동 특성은 화재 등급, 제조업체 또는 마감과 같이 명시적으로 입력하는 특성입니다.
자동 특성은 특성 세트 정의에 포함하는 데 사용될 수 있습니다. 수동 특성의 경우 사용자가 값을 작성하여 입력합니다.
객체 및 스타일에 특성 세트 정의 적용
객체 또는 스타일 및 정의(예: 다중 뷰 블록 정의)에 대해 특성 세트 정의를 작성할 수 있습니다. 객체의 복제별로 달라질 수 있는 수동 특성은 객체에 의해 적용되는 객체 기반 특성 세트 정의에 속합니다.

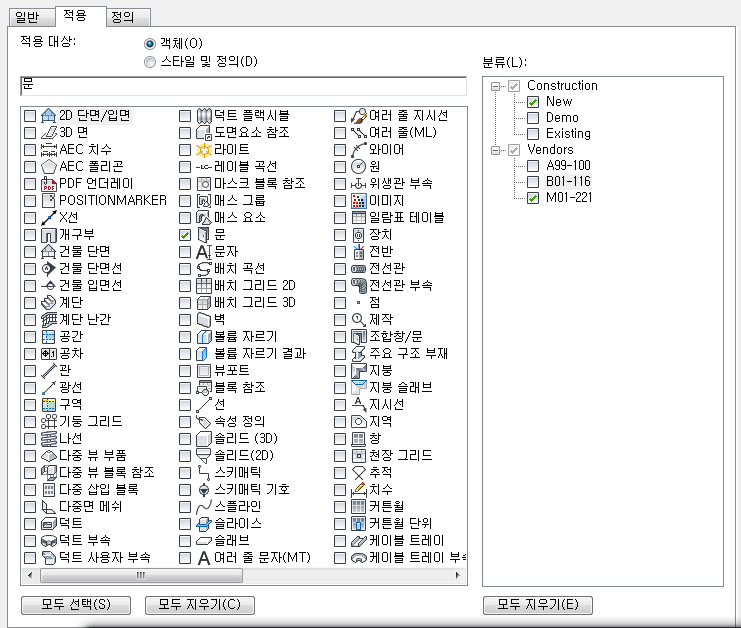

문 객체에 적용되는 특성 세트 정의
한 스타일의 모든 복제에 대해 동일한 수동 특성은 스타일(예: 벽 스타일)이나 정의(다중 뷰 블록 정의)에 적용되는 스타일 기반 특성 세트 정의에 속합니다.

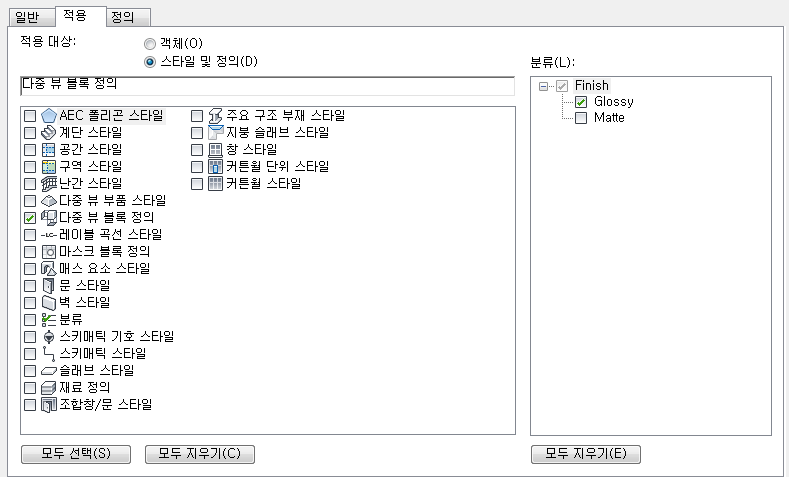

다중 뷰 블록 정의에 적용되는 특성 세트 정의
자동 특성은 객체에서 다이내믹하게 검색됩니다. 각 객체 복제마다 값이 서로 다를 수도 있지만, 대부분의 자동 특성은 스타일 기반 특성 세트 정의에 속해야 합니다. 예를 들어, "문 폭" 및 "문 높이" 특성은 문 객체에서 자동으로 추출됩니다. 스타일 기반 특성 세트 정의에 이들 특성을 배치하면, 해당 스타일의 각 문 객체에 특정 값이 제공되며, 이것은 객체 기반 특성 세트 정의에 배치한 후 각 문에 부착하는 것보다 효율적입니다.
특성 세트 데이터의 필드
객체 또는 스타일에 부착된 수동 특성에서 AutoCAD 필드를 입력할 수 있습니다. 필드는 관련된 특성이 변경될 때마다 필드에 표시되는 값이 업데이트되므로 문서 기능이 향상됩니다. 필드는 하이퍼링크와도 연관될 수 있습니다. 예를 들어, 하이퍼링크를 사용하여 도면을 가리키는 필드를 수동 특성에 삽입하고 해당 특성을 포함하는 일람표 테이블을 작성할 경우 필드 특성을 가진 테이블 셀에서 링크된 도면으로 이동할 수 있습니다.
특성 세트 데이터의 리스트
리스트 항목은 리스트 정의에서 작성되어 수동 특성 정의에 부착됩니다. 미리 정의된 유효한 항목의 리스트를 사용할 경우 특성 세트 정의 또는 특성 팔레트의 확장 데이터 탭에 있는 수동 특성에 대해 리스트에서 항목을 선택할 수 있습니다. 그러면 공통적으로 사용되는 값을 중복해서 입력할 필요가 없습니다.
미리 정의된 일람표 컨텐츠
일람표 테이블 도구, 일람표 태그 도구 및 특성 세트 정의에 대해 미리 정의된 스타일 및 특성이 소프트웨어와 함께 제공됩니다. 이 도구는 문서 도구 팔레트 세트의 일람표 도구 팔레트에 있으며, 특성 세트 정의는 스타일 관리자의 문서 객체 아래에 있습니다.
또한 C:₩ProgramData₩Autodesk₩ACA <버전>₩kor₩Styles₩<Imperial or Metric>₩Schedule Tables.dwg에서 기본 일람표 테이블 스타일, 일람표 태그 및 특성 세트 정의에 액세스할 수 있습니다. 이 컨텐츠 중 하나를 사용하여 추가 일람표를 작성하거나 사용자 일람표, 태그 및 특성 세트 정의를 작성하기 위한 기준으로 삼을 수 있습니다.
