벽 교차 구성요소에서 정점을 제거하려면

이 절차를 통해 구성요소에서 정점을 제거하여 벽 교차를 수정합니다.

1. 수정할 벽 교차가 있는 벽 세그먼트를 선택합니다.
2. 벽 탭마무리 패널내부 편집 마무리를 클릭합니다.

   벽 스타일 색인을 기준으로 첫 번째 벽 구성요소에 대한 정점 및 모서리 그립이 표시됩니다.

3. 정점을 제거할 구성요소를 선택합니다.

   한 번에 하나의 구성요소에서 정점을 제거할 수 있습니다. Esc 키를 눌러 구성요소의 선택을 해제합니다.

4. 내부 편집 탭프로파일 패널정점 제거를 클릭합니다.
5. 제거할 정점을 선택합니다.
6. 내부 편집 세션 종료:

   원하는 작업	할 일
   내부 편집 세션에서 수행한 모든 변경사항 취소	내부 편집 탭편집 패널취소를 클릭합니다.
   내부 편집 세션에서 수행한 모든 변경사항 저장	내부 편집 탭편집 패널마침을 클릭합니다.

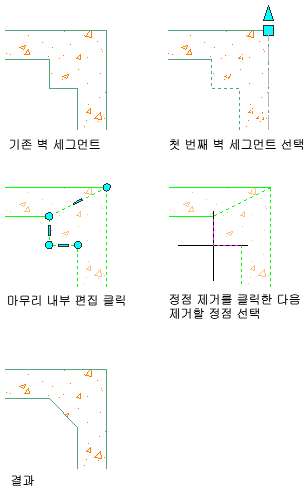

   다음 예에서는 기초 벽 구석에서 정점을 제거하여 모따기 조건을 작성합니다.
