단면 및 입면 정보

2D 단면 및 입면은 3D 건물 모형의 직각 뷰를 2D로 표현한 것입니다. 단면과 입면은 그 자체가 형상 객체는 아니고 오히려 모형에 대한 “보고” 성격을 갖습니다.

2D 단면/입면 스타일

2D 단면/입면 스타일은 단면/입면 객체에서 라인워크 화면표시에서 특성을 자동으로 표시하기 위한 것입니다.

주의: 사용자 2D 단면/입면 스타일을 작성하기 전에 표준화된 화면표시 시스템을 설정해야 합니다. 단면/입면 스타일에 대한 설계 규칙은 단면/입면 객체에서 사용한 화면표시 표현에 있는 객체에 지정된 색상에 따라 다릅니다. 기본적으로 이것이 보통 객체의 “모형” 또는 “입면” 화면표시 표현입니다. 각 객체 유형의 단면/입면에 사용된 특정 화면표시 표현을 찾으려면 화면표시 관리자를 참조하고 “Section_Elev” 화면표시 설정이나 단면/입면 특성의 일부로서 지정된 다른 모든 화면표시 세트에 대한 화면표시 표현 컨트롤을 검토합니다.

2D 단면/입면 스타일 명명 규칙

<2D 입면 목적 또는 용도> - <스케일(선택 사항)>

2D 단면/입면 스타일 이름의 예

2D 단면/입면 스타일 설명	이름 예
1/4”=1’-0”로 플롯된 입면과 단면에 사용할 단면/입면 스타일	건물 단면 - 입면 - 48
상세 뷰에 배경으로 사용할 단면/입면 스타일	배경 상세

2D 단면/입면 스타일 모범 사례

• 단면/입면 스타일에서 사용자 구성요소와 설계 규칙을 정의할 경우 항상 설명을 포함해야 합니다. 설계 규칙에 대한 설명에서는 해당 스타일의 화면표시 특성에서 각 규칙으로 수행되는 동작을 설명해야 합니다. 예를 들어, “스윙 선”이라는 화면표시 구성요소가 있을 경우 구성요소 설명은 “문 및 창 스윙 선”이 됩니다. 구성요소를 수반하는 설계 규칙에는 “창 및 문 스윙을 미세 선가중치 및 대시형으로 작성합니다.”라는 설명이 있을 수 있습니다.
• 배경 상세로 사용할 단면/입면 스타일의 경우 모든 화면표시 구성요소를 비플롯 도면층에 배치해야 합니다.
• 단면/입면 스타일이 그 자체로 팔레트 기반 도구가 되지는 않습니다. 대신 인출선 도구의 특성에서 이 스타일을 참조합니다. 해당 단면/입면 스타일과 인출선에 사용할 특성 단면/입면 스타일이 있는 라이브러리 파일을 지정할 수 있습니다.

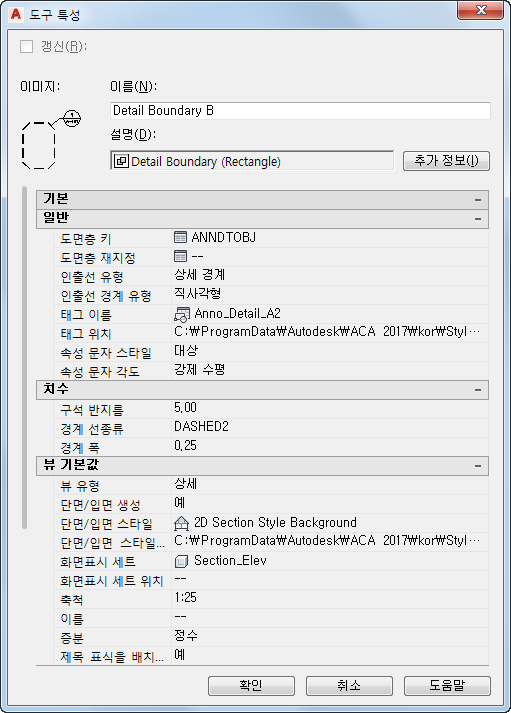

  사용할 2D 단면/입면 스타일, 해당 스타일을 가져올 스타일 라이브러리, 기본 스케일, 그리고 사용할 화면표시 세트를 포함하는 인출선 도구 특성
