제목 표식을 배치하려면

다음 절차에 따라 도면에 제목 표식을 배치하십시오.

주: AutoCAD Architecture Toolset와 함께 제공되는 제목 표식은 (모형) 뷰 번호, (모형) 뷰 제목, (모형) 뷰포트 축척 필드를 포함합니다. 이 정보를 표시하려면 제목 표식이 모형 공간 뷰와 연결되어야 합니다.
  1. 제목 표식을 추가할 모형 공간 뷰를 포함하는 뷰 도면을 엽니다.
  2. 도구 팔레트에서 (특성)을 클릭하고 문서를 클릭합니다.
  3. 인출선 팔레트를 클릭합니다.
  4. 제목 표식 도구를 선택합니다.

    또는 주석 탭 인출선 패널 제목 드롭다운 제목을 클릭합니다.

  5. 제목 표식을 연결할 모형 공간 뷰를 선택합니다.
    주: 모형 공간 뷰 위에 마우스를 올려 놓으면 해당 경계가 강조됩니다.
  6. 클릭하여 제목 표식의 시작점을 배치합니다.
  7. 클릭하여 제목 표식의 끝점을 지정합니다.

    제목 표식은 채워진 뷰 필드와 함께 삽입됩니다. 제목 표식이 시트 정보 필드를 포함하는 경우 이러한 필드를 확인하기 전에 모형 공간 뷰와 시트가 연관될 필요가 있습니다.

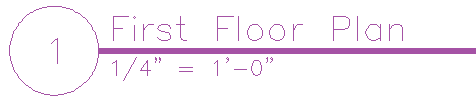

    제목 표식
