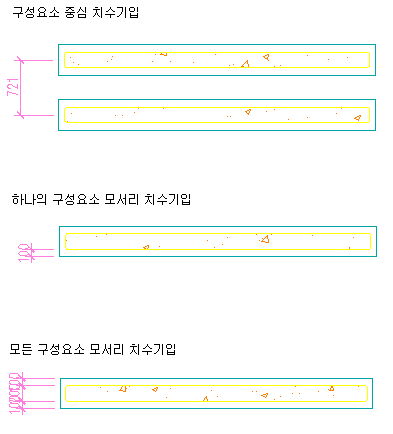

각각의 벽 구성요소 치수를 기입할 수 있는 다양한 옵션이 있습니다. 벽 스타일에서는 벽 구성요소 각각의 치수 설정을 정의할 수 있습니다. 각 구성요소는 두 모서리 중 하나 또는 모두에 그리고 그 중심점에 치수를 기입할 수 있습니다. 또한 특정 구성요소의 치수는 기입하지 않도록 선택할 수 있습니다.
- 치수를 기입할 구성요소 측면: 벽 스타일에서 각 벽 구성요소에 대해 양수 측면이나 음수 측면에 치수를 기입해야 하는지 또는 구성요소의 중심에 치수를 기입해야 하는지를 정의할 수 있습니다. 벽의 양수 측면과 음수 측면은 벽이 그려진 방향에 의해 결정됩니다. 왼쪽에서 오른쪽으로 벽을 그리는 경우 양수 측면은 왼쪽(맨 위)이 됩니다. 오른쪽에서 왼쪽으로 벽을 그리면 양수 측면은 오른쪽(맨 아래)이 됩니다. 벽 구성요소의 한쪽 측면에만 치수를 기입하는 경우 벽의 양수 측면이나 음수 측면 중 하나를 선택할 수 있습니다. .

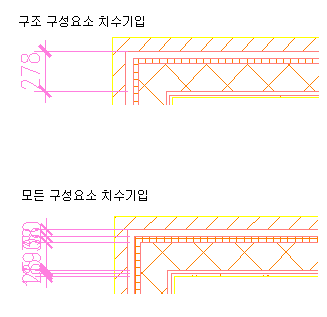

- 구조 기능: 벽 구성요소를 구조 또는 비구조로 정의할 수 있습니다. AEC 치수 스타일을 설정하는 경우 구조 벽 구성요소에만 또는 모든 벽 구성요소에 치수를 기입하도록 정의할 수 있습니다.

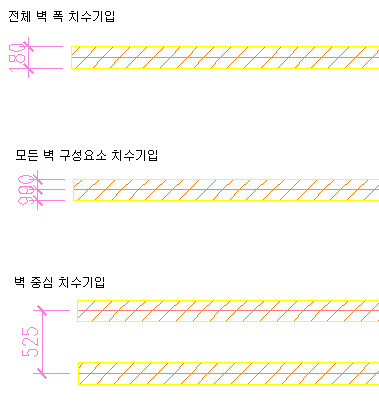

또는 다중 구성요소 벽의 치수를 각각의 구성요소가 아니라 전체 벽 폭 또는 전체 벽 중심에 기입하도록 선택할 수 있습니다. 이러한 점을 AEC 치수 스타일로 설정합니다.
AEC 치수 스타일에서 벽 구성요소 치수 기입과 관련하여 다음 추가 설정이나 재지정 설정을 정의할 수 있습니다.
- 스타일별: 벽 스타일에서 선택한 치수점을 사용하여 벽 구성요소 폭에 치수를 기입합니다.
- 스타일별 구조: 벽 스타일의 구조 구성요소에 대해 지정한 치수점이 사용됩니다.
- 전체: 벽의 전체 폭에 치수가 기입됩니다.
- 중심: 벽의 중심에 치수가 기입됩니다.
구성요소 치수 기입 정의
-
를 클릭합니다.
- 건축 객체를 확장한 후 벽 스타일을 확장합니다.
- 변경할 벽 스타일을 선택합니다.
- 구성요소 탭을 클릭합니다.
- (+) 및 (-)에 대해 내부 또는 외부를 선택해 벽의 양수 및 음수 측면이 내부 또는 외부 벽 측면이 되는지 정의합니다.
- 벽 구성요소의 간격띄우기를 정의하려면 리스트 뷰에서 구성요소를 선택하고 간격띄우기 증분의 값을 입력합니다.
또는 화살표 키를 사용할 수 있습니다.
- 기능 아래서는 구성요소가 구조 구성요소인지, 비구조 구성요소인지 선택합니다.
이 구분은 다중 구성요소 벽의 치수 스타일을 작성할 때 중요합니다. 치수 스타일에서는 구조 구성요소의 치수만 기입하도록 정의할 수 있기 때문입니다.
또한 구성요소의 기능을 미지정으로 남겨 둘 수 있습니다.
- 벽 구성요소의 치수 설정을 지정하려면 리스트 뷰에서 해당 구성요소가 선택되었는지 확인합니다. 주: 선택된 구성요소는 왼쪽 그래픽에 강조 표시됩니다.
- 치수 아래에서는 구성요소의 치수를 한쪽 측면, 양쪽 측면 또는 중심에 기입할 것인지 선택합니다.
- 구성요소의 치수를 한쪽 측면에만 기입하려면, 구성요소의 치수를 왼쪽 또는 오른쪽에 기입할 것인가에 따라
또는
아래의 표시를 선택합니다. - 구성요소의 치수를 양쪽 모두에 기입하려면 및 표시를 모두 선택합니다.
- 구성요소의 치수를 중심에 기입하려면
표시를 선택합니다.
- 구성요소의 치수를 한쪽 측면에만 기입하려면, 구성요소의 치수를 왼쪽 또는 오른쪽에 기입할 것인가에 따라
- 벽 스타일에서 구성요소 치수 지정 설정을 마치려면 확인을 클릭합니다.
