키노팅은 구성 문서 세트에서 다른 유형의 도면에 주석을 다는 일관된 방법으로, 건물 재료를 식별하거나 또는 특별한 지침 또는 설명을 제공합니다. AutoCAD Architecture toolset에는 키노트 데이터베이스에 연결되어 전체적으로나 개별적으로 수정할 수 있는 키노트를 삽입하는 유연한 도구 기반 방법이 제공됩니다. 이 방법은 참조 키노팅(키노트 키가 함께 제공된 지정사항의 단면에 해당하며 다른 도면에 나타날 수 있는 경우) 및 시트 키노팅(키노트 키가 각 도면에서 순차적으로 번호가 매겨진 경우)을 모두 지원합니다. AutoCAD Architecture toolset는 크기별 기본 상세 구성요소 및 여러 개의 구성요소로 이루어진 조립품(예: 8" CMU 벽)을 나타내는 건축 객체에 대해 미리 지정된 키노트를 제공합니다. 미리 지정된 키노트가 없는 경우 키노트 필드가 있는 키노트 삽입 도구를 구성할 수 있습니다.

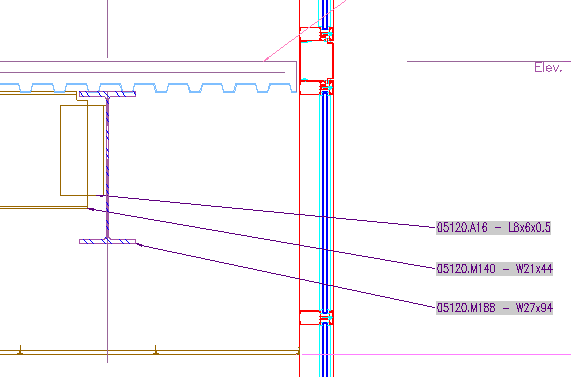

필드가 있는 키노트
다음과 같은 키노트 필드를 AutoCAD Architecture toolset에서 사용할 수 있습니다.
- 키만 참조
- 노트만 참조
- 키 및 노트 참조
- 시트 키만
- 시트 노트만
- 시트 키 및 노트
키노트 필드를 건물 객체에 연결되면 채워지는 자리 표시자로 삽입할 수도 있습니다.
