1차 그리드를 포함한 모든 커튼월 단위 그리드에는 프레임 정의가 있을 수 있습니다. 1차 그리드의 프레임은 커튼월 단위의 외부 모서리를 정의합니다. 전체 프레임 크기는 1차 커튼월 단위 그리드 또는 내포된 커튼월 단위 그리드의 길이와 높이에 의해 결정됩니다. 폭과 깊이를 지정하거나 프로파일을 선택하여 프레임을 정의할 수 있습니다.

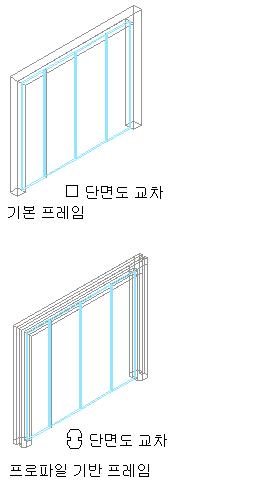

기본 프레임 및 프로파일 기반 프레임 지정
특정 커튼월 단위 스타일에 대한 프레임 정의를 작성합니다. 이들 정의는 해당 스타일의 커튼월 단위에 있는 프레임에만 지정될 수 있습니다. 프레임 정의를 작성한 후 필요에 따라 프레임에 정의를 지정할 수 있습니다. 내포된 그리드가 있을 경우, 각 그리드는 자체 프레임을 가집니다. 필요한 만큼 수정하고 지정할 수 있는 기본 프레임 정의가 있습니다. 지정되지 않은 프레임은 표시되지 않습니다.
팁: 멀리언 정의를 복사하여 프레임 정의로 사용할 수 있습니다. 멀리언 정의를 선택하여 대화상자의 왼쪽 트리에 있는 프레임으로 끄십시오.
프레임에 대한 재료 및 화면표시 특성
재료를 사용하여 프레임의 화면표시 특성을 조정하지 않을 경우, 커튼월 스타일에서 화면표시 특성을 지정할 수 있습니다. 각 프레임 정의에 대해 사용자 화면표시 구성요소를 작성하지 않을 경우 기본 프레임의 도면층, 색상, 선종류 및 기타 화면표시 특성이 적용됩니다. 그런 다음 각 프레임 정의의 화면표시를 독립적으로 조정할 수 있습니다.
