“다목적 객체” 범주에 있는 객체 스타일은 보통 다른 객체 스타일이나, 마스킹 블록 또는 다중 뷰 블록과 같은 기호 객체를 정의하거나 강화할 수 있도록 하는 데 사용하는 “도우미” 객체입니다.
AEC 폴리곤
AEC 폴리곤은 커튼월 및 커튼월 단위에 대한 채우기를 정의하고 2D 영역과 다른 주석 작업을 정의하는 데 유용합니다. 예를 들어, “주석” 도구 팔레트에 있는 “절단선” 도구에도 AEC 폴리곤이 사용됩니다.
AEC 폴리곤 명명 규칙
AEC 폴리곤 명명 형식은 AEC 폴리곤의 목적에 따라 달라집니다. 예를 들어, 커튼월 채우기를 정의할 AEC 폴리곤 스타일의 명명 규칙은 단순히 영역을 정의하기 위한 스타일보다 훨씬 더 엄격합니다.
<AEC 폴리곤 목적> - <설명(선택 사항)>
AEC 폴리곤 스타일 이름의 예
| AEC 폴리곤 스타일 설명 | 이름 예 |
|---|---|
| 커튼월에서 회전문과 함께 석재 채우기의 밴딩으로 사용할 AEC 폴리곤 스타일 | 석재 채우기 + 회전문 - 석재 채우기 어두운 밴드 |
분류 정의
분류는 더 일반적인 객체 유형을 추가로 정의하는 한 방법입니다. 예를 들어, 벽 스타일이 선반장, 주방용 조리대, 밑면 등과 같이 벽이 아닌 객체를 정의하는 데 사용될 수 있습니다. 객체를 분류하여 객체가 다른 유사한 객체 유형으로 일람표가 지정되거나 화면에 표시될지 여부를 조정할 수 있습니다.
분류 정의 명명 규칙
분류 정의는 리스트일 뿐입니다. 대부분의 경우 이 리스트는 다른 자료 리스트나 데이터 구조 일부를 기반으로 합니다. 그 밖의 경우 분류 정의는 특정 객체 유형 및 이 객체 유형에 대한 특성과 관련될 수 있습니다. 명명 형식은 이러한 조건에 따라 다를 수 있습니다.
| 분류 정의 목적 | 명명 규칙 |
|---|---|
| 기존 리스트 또는 데이터 구조를 기반으로 한 분류 정의 | <데이터 구조 이름 또는 설명> |
| 특정 객체 유형 및 목적을 위한 분류 정의 | <객체 유형> <목적> |
분류 정의 이름의 예
| 분류 정의 설명 | 이름 예 |
|---|---|
| Uniformat II 구조를 기반으로 한 분류 정의, 모든 객체 유형에 적용 | Uniformat II |
| 시공 단계를 기반으로 한 문, 창 및 조합에 대한 분류 정의 | 문-창 단계 |
분류 정의 모범 사례
- “복제당” 기반으로 객체를 분류하는 것이 가능한 반면 대부분의 경우 객체 스타일을 분류하는 것이 더 좋습니다. 형상을 정의하는 모든 객체 스타일(“문서 객체”가 아닌 “건축 객체”로 간주되는 모든 것)은 분류해야 합니다.
- 분류 정의에 “적용 대상:” 매개변수를 지정할 때 제한을 너무 두지 않도록 주의합니다. 대부분의 경우 자신의 분류 정의가 실제로 분류 리스트에 포함된 내용에 따라 전부는 아니더라도 몇 가지 다른 객체 유형에는 가장 잘 적용될 수 있습니다.
- 자신의 분류 정의가 길 경우 계층 방식으로 분류를 조정하는 것을 고려해 볼 수도 있습니다. 예를 들어, MasterSpec II 형식을 포함하기 위해 분류 정의를 개발하고 있을 경우 맨 위 레벨에 주 부속건물 번호가 있고 주 부속건물 내의 단면이 낮은 레벨의 각 부속건물 내에 정의될 수 있습니다.
- 일반적으로 사용되는 분류, 특히 개별 객체를 분류하는 데 사용되는 분류를 템플릿 도면에 저장합니다.
도면층 키 스타일
도면층 키 스타일은 자동화된 도면층 표준의 중심입니다. AutoCAD Architecture toolset와 함께 제공되며 기존에 널리 사용하고 있는 업계 표준을 기반으로 하는 미리 정의된 도면층 키 스타일이 있습니다. 고유의 도면층 키 스타일을 정의할 수도 있습니다.
도면층 키 스타일 명명 규칙
<회사 이름 또는 다른 고유 식별자(선택 사항)> <표준 이름(선택 사항)> <설명 요소(선택 사항)>
도면층 키 스타일 이름의 예
| 도면층 키 스타일 설명 | 이름 예 |
|---|---|
| 영국 BS1192 표준을 기반으로 한 도면층 키 스타일 | BS1192 |
| AIA 도면층 지침 버전 3 기반의 도면층 키 스타일, Tri-Services 플로팅 지침과의 편차 대비(지정된 플롯 스타일 사용) | AIA v3 |
| 자체 내부 도면층 표준과 함께 사용하기 위해 “회사 X”가 작성한 도면층 키 스타일, 의학 프로젝트에 한정하여 사용됨 | 회사 X 보건 의료 |
도면층 키 스타일 모범 사례
- AutoCAD Architecture toolset 도면층 표준을 도면층 키 스타일의 기반으로 사용합니다. 이 표준은 도면층에 대한 실제 도면층 명명 형식을 정의합니다. 도면층 표준을 기반으로 하지 않는 도면층 키에는 도면층 키 재지정을 이용할 수 없습니다.
- 도면층 키 스타일은 이 스타일로 정의되는 각 도면층의 색상, 선가중치, 선 유형 및 플롯 스타일을 정의하므로 화면표시 시스템과 연결하여 사용해야 합니다. 고유의 도면층 키 스타일을 정의하기 전에 테스트한 유효한 화면표시 시스템이 있어야 하고 작업자는 이 시스템을 잘 다룰 수 있어야 합니다.
- 몇 가지 기존 도면층 키 스타일은 이미 AutoCAD Architecture toolset와 함께 제공되었음을 유의하십시오. 스타일을 새로 처음부터 작성하지 않고 제공된 스타일을 사용하여 자신의 필요에 따라 도면층 키를 수정하고 추가할 수 있습니다.
- 도면 설정의 일부로서 새 도면에 자동으로 로드할 도면층 표준과 도면층 키 스타일을 지정해야 합니다. 또한 라이브러리 도면의 “마스터” 도면층 키 스타일을 최근에 편집했을 경우 기존 도면에 도면층 키 스타일을 다시 로드하도록 지정해야 합니다. 이 장의 “컨텐츠 리소스” 절에서 “템플릿 도면”을 참조합니다.
리스트 정의
리스트 정의에 대한 명명 팁 또는 “모범 사례” 팁은 없습니다.
마스크 블록 정의
마스크 블록은 추가 그래픽(선택 사항)과 함께 마스킹 객체로 사용하는 쉐이프 정의로 이루어지는 기호 기반의 스타일 정의입니다.
마스크 블록 정의 명명 규칙
마스크 블록 정의는 기호 객체이므로 명명 규칙은 표준 블록 정의에 사용되는 규칙과 유사합니다. 마스크 블록 정의는 AEC 컨텐츠로 가장 잘 저장되므로 이름이 마스크 블록 정의가 속하는 AEC 컨텐츠의 범주를 포함하도록 할 수도 있습니다.
<설명 필드>_<설명 필드(선택 사항)>_...<크기 표시(선택 사항)>
마스크 블록 정의 이름의 예
| 마스크 블록 정의 설명 | 이름 예 |
|---|---|
| 영국식 건축 프로젝트에 사용할 2’x2’ 형광 조명 설비 | 영국식_전기_조명_형광_2x2 |
| 영국식 프로젝트에서 사용할 “회사 X”에 의해 또는 “회사 X”를 위해 작성된 사용자 회의 테이블 | 회사 X_영국식_가구_테이블_회의 |
마스크 블록 정의 모범 사례
- 마스크 블록 정의에 추가 그래픽으로 사용할 형상을 작성할 때 명시적 값으로 이러한 값의 일부 또는 전부를 재지정할 특별한 이유가 없다면 형상을 색상, 선가중치, 선 유형 및 플롯 스타일을 “BYBLOCK”으로 설정하고 도면층 “0”에 작성합니다.
주: “추가 그래픽”으로 선택된 객체만 마스크 블록으로 정의하기 전에 색상, 선가중치, 선 유형 및 플롯 스타일에 대해 고유 특성을 할당할 수 있습니다. 마스킹 쉐이프를 형성하는 객체는 일단 마스크 블록 정의의 일부로 작성된 재지정을 무시하고 대신 그 객체의 화면표시 표현에 지정된 할당값을 따릅니다.
- 마스크 블록을 AEC 컨텐츠로 정의합니다. 이 방법을 사용하면 DesignCenter를 통해 마스크 블록에 쉽게 액세스할 수 있습니다. 또한 팔레트 기반 도구를 사용하면 사용자가 AEC 컨텐츠 폴더 구조를 검색하지 않고 마스크 블록을 찾을 수 있습니다.
매스 요소 스타일
AutoCAD Architecture toolset 객체 유형에 있는 여러 가지의 다른 유형과는 달리 매스 요소는 효율적인 사용을 위해 특정 매스 요소 스타일에 있지 않아도 됩니다. 많은 매스 요소는 약간의 역효과도 없이 스타일 “표준”에 작성될 수 있습니다. 하지만 매스 요소 스타일을 정의하여 재료 할당값, 분류 할당값 및 화면표시 표현 재지정을 미리 정의할 수도 있습니다.
매스 요소 스타일 명명 규칙
매스 - <분류 할당값(선택 사항)> - <재료 할당값>
매스 요소 스타일 이름의 예
| 매스 요소 스타일 설명 | 이름 예 |
|---|---|
| 장식 기둥을 목적으로 “Uniformat II” 분류 정의로부터 “B2010 - 외부 벽”으로 분류되고, “마감.미장 및 석고판.미장.치장 벽토.미세.갈색”이라는 재료가 지정된 매스 요소 | 매스 - 외부 벽 - 갈색 치장 벽토 |
| “마감.바닥.타일.대리석.짙은 녹색”이라는 재료가 지정되고, 비특정 용도의 분류되지 않은 매스 요소 | 매스 - 짙은 녹색 대리석 타일 |
매스 요소 스타일 모범 사례
- 사용자의 매스 요소 스타일에 대한 액세스 권한을 제공하려면 도구 및 도구 팔레트를 사용합니다. 매스 요소 스타일을 참조하는 도구로 다음 몇 가지 작업을 수행할 수 있습니다.
- 매스 요소에 매스 스타일은 물론 특정 매스 쉐이프를 미리 지정하는 도구를 작성할 수 있습니다.
- 매스 스타일은 미리 지정하지만 쉐이프는 정의하지 않는 도구를 작성할 수 있습니다. 이것은 쉐이프를 변경하지 않고 “도구 특성 지정 대상...” 마우스 오른쪽 버튼 클릭 도구 메뉴 옵션으로 기존 객체에 매스 스타일을 지정할 때 유용합니다.
- 매스 요소는 정의상으로 특정 유형의 건축 객체를 정의하지 않으므로 기본적으로 일반 “MASSELEM” 도면층 키에 작성됩니다. 도구를 사용하여 이를 재지정하고 표현할 객체 유형에 보다 적합한 키에 배치할 수 있습니다.

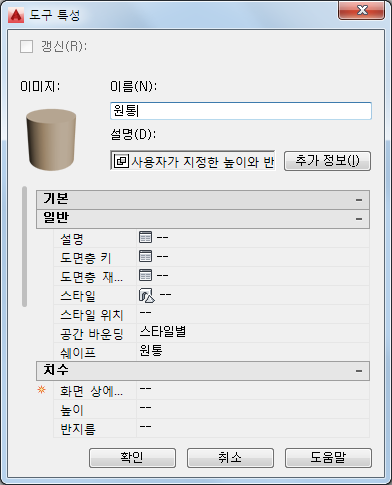

매스 요소 스타일 도구의 도구 특성 도구 이름에 설명이 더 포함되었습니다. 또한 이 도구를 사용하여 작성하는 매스 요소는 외부 벽으로 분류된 장식 기둥을 정의하기 위한 것이므로 도구 작성자가 도면층 키 스타일의 “WALL” 키로 정의된 도면층에 매스 요소를 배치하기로 결정했습니다. 이 예에서 매스 요소 쉐이프도 단지 특별한 재료 할당값이 아니라 특정 객체 유형을 정의하기 위한 것이므로 다시 원통형으로 미리 정의되었습니다.
재료 정의
재료 정의는 AutoCAD Architecture toolset 화면표시 시스템의 필수 도구로서 스타일 및 객체 정의와 함께 사용하여 평면, 단면 및 입면의 화면표시를 자동화하기 위한 강력한 도구입니다. 그리고 작업자는 “재료” 자동 특성 정의를 사용하여 재료 지정 내용(및 해당 재료의 특성)을 지정된 재료가 있는 객체의 일람표 테이블을 작성하는 데 사용합니다.
재료 정의 명명 규칙
<일반 재료 범주>.<추가 설명 필드>.<추가 설명 필드(선택 사항)>...<색상(선택 사항)>
재료 정의 이름의 예
| 재료 정의 설명 | 이름 예 |
|---|---|
| 현장타설 콘크리트, 노출된 집합, 중간 텍스츄어 | 콘크리트.현장타설.노출 집합.중간 |
| 짙은 녹색 대리석 바닥 타일 | 마감.바닥.타일.대리석.짙은 녹색 |
재료 정의 모범 사례
- 모든 단계를 수행하여 재료를 표준화합니다. 표준 재료 정의가 실수로 수정되지 않도록 사무실에서 권한이 있는 몇 명의 사원에게만 액세스 권한이 있는 주 재료 라이브러리 도면을 읽기 전용 파일로 저장할 것을 고려할 수 있습니다.
- 프로젝트 표준을 이용하여 프로젝트 도면이 사무실 및 프로젝트 표준 재료와 일치하도록 합니다.
- 스타일 편집기의 “재료” 탭에 있는 “재료 편집” 또는 “새 재료” 버튼을 사용하지 않도록 합니다. 이 버튼은 새 재료를 “즉시” 작성 및 편집하는 효율적인 방법처럼 보일 수 있지만 무수히 많은 다른 객체 스타일에 적용된 재료를 우발적으로 편집하여, 표준 재료 정의와는 다소 다른 재료 작성은 물론 도면의 그래픽 품질에 잠재적으로 엄청나면서도 의도하지 않은 영향을 줄 수 있어서 매우 위험합니다.

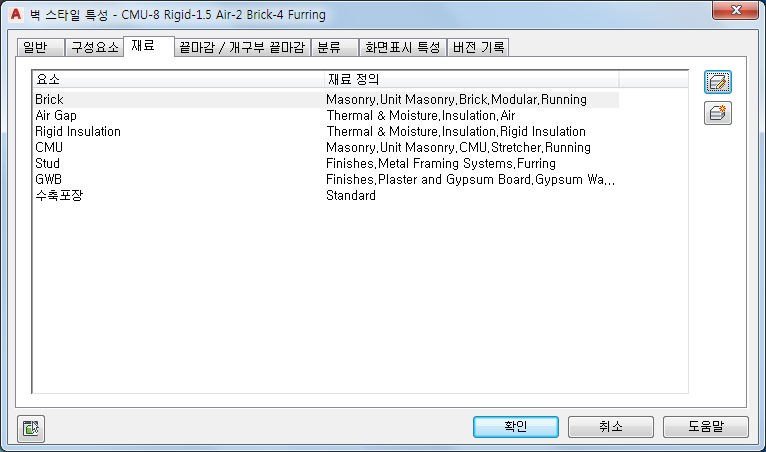

스타일 편집기에서 사용할 수 있는 “재료 편집” 버튼과 “새 재료” 버튼입니다. 이 버튼은 재료를 “즉시” 작성하는 효율적이고 손쉬운 방법처럼 보일 수 있지만 잘못 사용하면 표준과 다른 재료를 우발적으로 작성하기 쉬워서 매우 위험합니다.
- 사용자가 일반적으로 사용된 표준 재료를 스타일 관리자에서 자신의 재료 라이브러리를 검색하지 않고 빨리 그리고 쉽게 액세스할 수 있도록 이 재료를 팔레트 기반 도구에 지정합니다.
- 재료 정의는 본질적으로 화면표시 표현 집합입니다. 따라서 사용자가 작성하는 모든 재료 정의에는 각 화면표시 표현에 배치된 스타일 재지정이 있어야 합니다.
- 재료를 정의하고 편집할 때 특히 해치 패턴과 해치 패턴 스케일을 정의할 경우 상세 레벨을 기억해 둡니다. 기본 템플릿 도면에는 스케일 종속성을 지정할 재료 정의에 대한 세 가지 화면표시 표현이 있습니다. 물론 추가 화면표시 구성과 추가 스케일 종속에 대한 관련 화면표시 표현을 작성할 수 있습니다. 스케일 종속에 대한 기존 화면표시 표현은 다음과 같습니다.
화면표시 구성 재료 화면표시 표현 일반적으로 높은 상세 높은 상세 일반적으로 중간 상세 중간 상세 일반적으로 낮은 상세 낮은 상세 - 재료 정의의 “일반 스크리닝됨” 또는 “일반 반사 스크리닝됨”을 편집할 때 “BYLAYER”로 설정된 색상 및 선 유형으로 스크리닝되는 지정된 플롯할 색상 또는 플롯 색상이 있는 도면층에 구성요소를 지정해야 합니다. 이러한 화면표시 표현은 스크리닝된 배경 도면을 필요로 하는 컨설턴트가 사용하기 위한 것입니다. 스크리닝된 화면표시 구성 중 하나를 현재로 설정하여 AutoCAD Architecture toolset 도면을 AutoCAD 형식으로 내보낼 수 있습니다. 구성요소를 스크리닝된 도면층에 지정하여 컨설턴트와 협력자가 기존의 AutoCAD 도면층 제어를 통해 자신의 화면표시를 조정할 수 있도록 합니다.
주: 기본적으로, 미국에서 사용할 영국식 및 미터법 템플릿에 있는 스크리닝된 화면표시 표현은 재료 화면표시 구성요소를 AIA 도면층 지정 지침대로 도면층 “A-Anno-Scrn”에 지정합니다.
다중 뷰 블록 정의
다중 뷰 블록 정의는 형상 기호 및 주석 기호(주로 채이스(Chase) 및 기둥 그리드 버블) 모두에 사용할 수 있습니다.
다중 뷰 블록 명명 규칙
| 형상 정의 다중 뷰 블록 | <측정 시스템(선택 사항)>_<일반 객체 범주>_<특정 객체 유형>_<설명 필드(선택 사항)>_<설명 필드(선택 사항)> |
| 주석 정의 다중 뷰 블록 | <측정 시스템(선택 사항)>_<주석 목적/유형>_<설명 필드(선택 사항)> |
다중 뷰 블록 정의 이름의 예
| 다중 뷰 블록 정의 설명 | 이름 예 |
|---|---|
| 영국식 프로젝트에 사용할 퀸 사이즈 침대에 대한 다중 뷰 블록 정의 | 영국식_가구_침대_퀸 |
| 미터법 프로젝트에서 사용할 벽 고정 수세식 화장실에 대한 다중 뷰 블록 정의 | 미터법_배관_화장실_수세식 - 벽 |
| 채이스(Chase)에 대한 다중 뷰 블록 정의 | 채이스 |
| 기둥 그리드 버블에 대한 다중 뷰 블록 정의, 사각 버블 사용 | 영국식_기둥그리드_버블_사각 |
다중 뷰 블록의 뷰 블록 구성요소에 대한 블록 정의의 이름도 일관성 있고 적절히 지정해야 합니다.
뷰 블록 명명 규칙
| 형상 정의 다중 뷰 블록의 뷰 블록 | <측정 시스템(선택 사항)>_<일반 객체 범주>_<특정 객체 유형>_<설명 필드(선택 사항)>_<뷰 방향 지시자> |
| 주석 정의 다중 뷰 블록의 뷰 블록 | <측정 시스템(선택 사항)>_<주석 목적/유형>_<한정자(“2D”, “스케일 종속” 등> |
뷰 블록 이름의 예
| 뷰 블록 설명 | 이름 예 |
|---|---|
| 퀸 사이즈 침대 다중 뷰 블록의 2D 평면도 | 영국식_가구_침대_퀸_평면 |
| 퀸 사이즈 침대 다중 뷰 블록의 2D 정면 뷰 | 영국식_가구_침대_정면 |
| 퀸 사이즈 침대 다중 뷰 블록의 3D 모형 | 영국식_가구_침대_모형 |
| 그리드 버블 다중 뷰 블록에 대한 속성이 있는 2D 그리드 버블 블록 | 영국식_그리드버블_2D |
다중 뷰 블록 정의 모범 사례
- 주석용 다중 뷰 블록 사용을 그리드 버블, 채이스(Chase) 및 일람표 태그로 제한합니다. 다중 뷰 블록을 일람표 태그로 사용하도록 정의하려면 태그 작성 도구를 사용합니다. 이 도구는
을 클릭하여 액세스합니다.
- 기본적으로 다중 뷰 블록에 대해 가능한 화면표시 표현이 두 가지 있습니다. 일반적으로 대부분의 평면도에는 “일반”을 사용합니다. 축척 종속 다중 뷰 블록을 정의해야 할 경우에는 “높은 상세 평면도” 및 “낮은 상세 평면도”와 함께 “평면도”를 대신 사용하고 다른 스케일 평면도를 위해 작성한 기타 화면표시 표현도 사용할 수 있습니다. 이러한 경우 “일반” 화면표시 표현은 사용하지 않습니다.
- 다중 뷰 블록 정의를 템플릿이 아닌 다른 곳에 저장하려면 AEC 컨텐츠 작성 마법사를 사용합니다. 이 경우에 대한 유일한 예외는 사용자 기둥 그리드 버블 다중 뷰 블록 정의입니다.
프로파일
프로파일은 다른 스타일에 포함되는 형상을 정의할 때 보조로 사용하는 일반 목적의 2D 정의입니다. 예를 들어, 2D 쉐이프는 프로파일로 변환하여 핸드레일 쉐이프를 정의할 수 있습니다. 그러면 핸드레일을 정의하는 데 프로파일을 사용하는 스타일에 대한 난간의 길이만큼 프로파일이 돌출됩니다.
프로파일 정의 명명 규칙
<프로파일 목적>_<설명 필드>_<추가 설명 필드(선택 사항)>_<크기 표시(선택 사항)>
프로파일 정의 이름의 예
| 프로파일 정의 설명 | 이름 예 |
|---|---|
| 난간 스타일에 사용할 핸드레일 그립을 정의하는 프로파일 | 핸드레일_그립 |
| 유리 문 패널을 정의하는 프로파일 | 문(외짝여닫이)_유리 |
| 벽 스윕 정의를 위한 1x4 기준을 정의하는 프로파일 | 벽 기준_1x4 |
| 지붕 슬래브 모서리 스타일의 2x10 페이셔를 정의하는 프로파일 | 페이셔_2x10 |
