팔레트 기반 도구는 도구 카탈로그와 결합하여 삽입 및 작성 매개변수를 자동화할 뿐만 아니라 컨텐츠를 분배하고 표준화하는 효과적인 방법을 제공합니다.
팔레트 기반 도구의 일반적 모범 사례
- 모든 주석 컨텐츠는 주석 플롯 크기를 이용하도록 작성해야 합니다.
- 도구는 수동으로 카탈로그에 저장해야 합니다. 수동으로 저장하면 사용자의 작업 공간에서 이 도구가 있는 팔레트가 부주의로 삭제될 경우 원래 팔레트로부터 도구를 복원할 수 있습니다.
- 팔레트 기반 도구를 작성하는 경우에는 자동화가 가능한 찾아보는 습관이 필요합니다. AEC 컨텐츠를 위한 도구를 제외하고, 추가로 객체 작성을 자동화 및 표준화하기 위해 미리 구성할 수 있는 특성이 다양하게 있습니다.
- 다른 그래픽 특성을 사용하는 인출선이 필요할 경우에는 동적 블록을 이용하여 작성한 실제 도구의 수를 제한할 수 있습니다. 하지만 이렇게 하는 데 따른 단점은 인출선이 삽입된 후 동일한 인출선 도구가 인출선의 뷰 상태 매개변수를 간단히 변경하여 동일한 도면에 여러 버블을 만들 경우 일부 표준을 유실할 수 있다는 것입니다.
- 일람표 태그는 자신의 일람표 및 특성 세트 정의와 같은 파일에 저장합니다. 이 작업이 일람표 태그가 제대로 작동하기 위해 기술적으로 필요하지는 않지만 편집은 쉽게 해줍니다.
- 일람표 태그의 문자 및 레이블은 MTEXT 객체여야 합니다. 특성 정의에 링크하는 MTEXT는 형식이 제대로 지정된 속성 정의로 자동 변환됩니다.

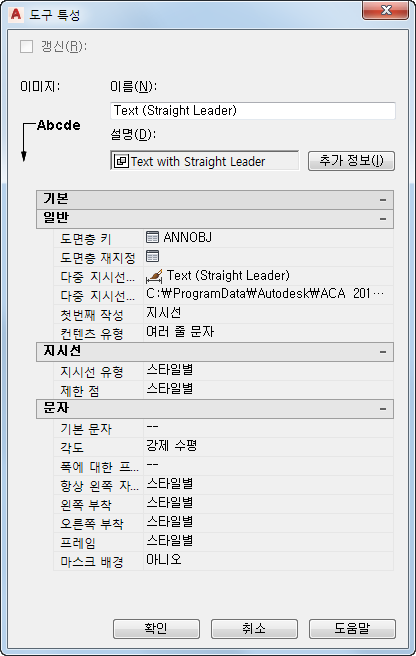

- 지시선의 도구 특성을 신중히 고려합니다. 단순한 지시선을 작성하는 작업이 시간은 덜 들고 표준화는 더 많이 이루어지도록 할 수 있는 사전 설정이 몇 가지 있습니다.

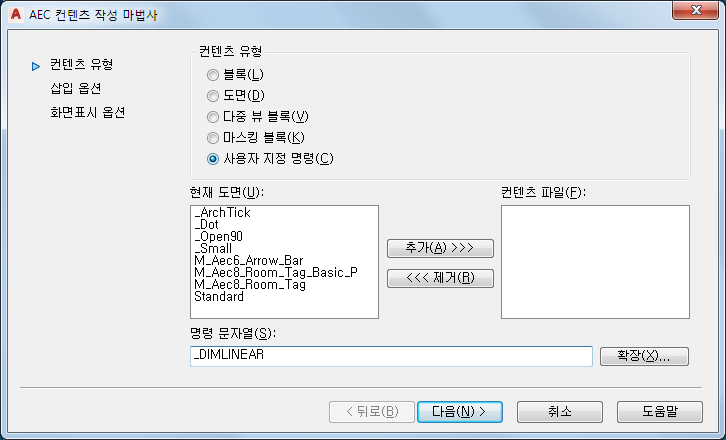

- 표준 AutoCAD 치수용 도구를 작성할 경우 AEC 컨텐츠 마법사를 사용합니다. 이 방법으로 “사용자 명령”을 사용할 수 있고 도면층 키를 사용하여 치수가 올바른 도면층에 기입되도록 할 수 있습니다.

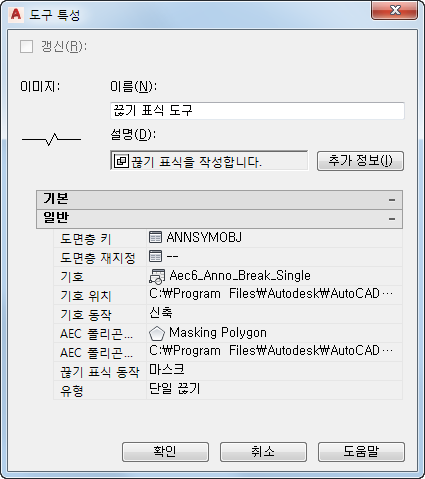

- 끊기 선 도구에는 끊기 선 기호와 동일한 도면에 저장된 지원 요소가 있어야 합니다. 일람표 태그와 같은 다른 다중 구성요소 도구에서처럼 나중에 이러한 요소를 더 수정하기 쉽도록 합니다. 끊기 표식이 객체를 마스크하는지 또는 객체를 자르는지 등 끊기 표식의 모든 특성은 도구 특성에서 설정됩니다.
- 제목 블록은 별도의 도면이 아니라 시트 템플릿 도면에 저장해야 합니다.
- 제목 블록의 속성 정의 대신 MTEXT 객체를 사용합니다. MTEXT 객체에 필드를 포함하면 필요한 위치에서 단어 줄바꿈이 수행됩니다.
팁: AutoCAD Architecture Toolset 시트 템플릿에서 제공되는 제목 블록은 NCS를 준수합니다. 해당 표준을 준수하도록 계획하는 경우 이 제목 블록으로 시작하여 목적에 맞도록 수정할 수 있습니다.
