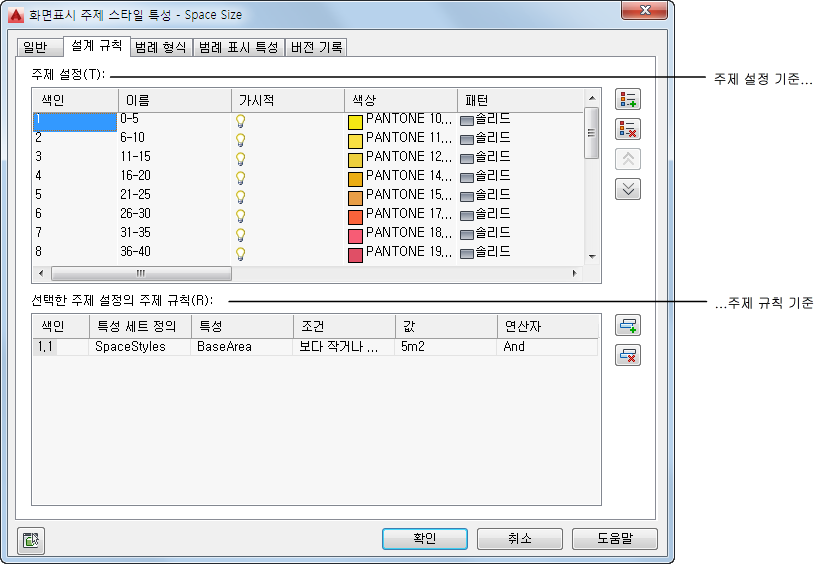

화면표시 주제 스타일은 지정한 기준과 일치하는 객체를 강조 표시하여 도면에서 비 그래픽 데이터 통합에 사용하는 특정 화면표시 주제를 정의합니다. 강조 표시의 종류는 하나 이상의 주제 설정을 통해 조정되며, 각 설정은 특성 색상 채우기, 해치 또는 선종류를 지정합니다. 각 주제 설정에는 해당 설정을 사용하여 강조 표시할 객체를 결정하는 하나 이상의 주제 규칙이 있습니다.
화면표시 주제 스타일에서는 강조 표시된 객체로 표현할 데이터를 나타내는 화면표시 주제 범례의 형식과 화면표시 특성도 지정합니다.
프로젝트 내의 다른 화면표시 주제 스타일소 작업하는 동안 프로젝트 표준과 버전을 동기화할 수 있습니다.
화면표시 주제 스타일을 작성하기 위해 필요한 사항
새 화면표시 주제 스타일을 작성하려면 도면에 다음 정보가 포함되어 있어야 합니다.
- 스타일에서 작성한 화면표시 주제에 포함할 모든 특성 데이터의 특성 세트 정의.
- 화면표시 주제 규칙의 값 형식을 조절하는 특성 데이터 형식. 보통은 특성 세트 정의에서 사용하는 값의 데이터 형식을 사용합니다. 하지만 데이터 형식을 재지정할 수도 있습니다.
화면표시 주제 스타일로부터 도구 작성
스타일 관리자에서 도구 팔레트로 스타일을 끌어오면 화면표시 주제 스타일로부터 화면표시 주제 도구를 작성할 수 있습니다. 그 후에 도구의 특성을 지정할 수 있습니다.
