한 AEC 객체에서 다른 AEC 객체로 관련 주석 축척을 복사하려면

주석 다중 뷰 블록 및 소스 AEC 객체로 사용되는 AEC 치수에서 다른 AEC 객체로 주석 축척을 복사할 수 있습니다. 필요 조건은 적어도 두 개의 주석 축척에 사용되는 주석 AEC 객체가 도면에 포함되어 있어야 한다는 것입니다. 예를 들어 하나의 문 태그에서 다른 문 태그로 주석 축척을 복사할 수 있습니다.

1. 도면에 두 개의 문을 추가합니다.
2. 첫 번째 문에 문 태그를 추가합니다.

   이것은 소스 객체입니다.

3. 문 태그를 선택하고 주석 탭 주석 축척 패널 축척 추가/삭제를 클릭합니다 .


   주석 축척 플라이아웃 메뉴에서 하나를 선택하여 새 현재 주석 축척을 지정할 수도 있습니다.

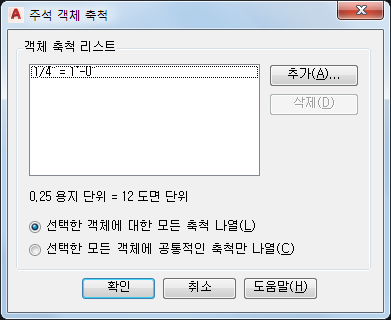

4. 주석 객체 축척 대화상자에서 추가를 클릭합니다.

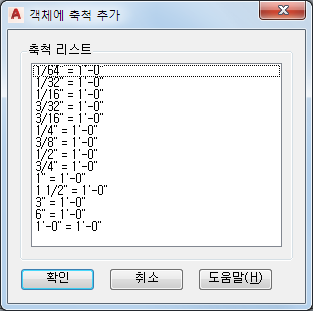

5. 소스 객체에 추가할 추가 축척을 선택한 후 확인을 클릭합니다.
6. 주석 객체 축척 대화상자에서 소스 객체에 추가된 새 축척을 확인한 후 확인을 클릭합니다.
7. 문 태그를 선택하고 마우스 오른쪽 버튼을 클릭한 후 선택사항 추가를 클릭합니다.
8. 두 번째 문을 선택합니다.
9. 새 문 태그를 도면에 추가합니다.
10. 새 문 태그를 선택하고 주석 탭 주석 축척 패널 축척 추가/삭제를 클릭합니다 .
11. 주석 객체 축척 대화상자에서 새 문 태그에 소스 문 태그와 같은 축척이 할당되어 있는지 확인합니다.
