도구 팔레트를 통해 하나의 사용자 인터페이스에서 벽, 문 및 창과 같은 AutoCAD Architecture toolset 도구의 전체 재고에 즉시 액세스할 수 있습니다. 매우 시각적인 도구 팔레트로는 스타일 미리보기가 있습니다. 특정 설계 요구를 처리하는 사용자 도구 팔레트를 작성할 수 있습니다. 예를 들어, 하나의 팔레트를 작성하여 공통적으로 사용되는 커튼월, 계단 및 창 도구의 리스트를 저장할 수 있습니다.

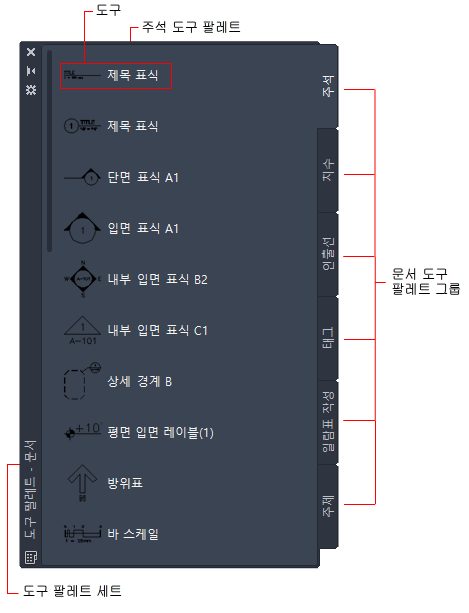

도구 팔레트 구성요소
도구 팔레트 세트
도구 팔레트 세트는 도구 팔레트 그룹으로 구성됩니다. 기본 도구 팔레트 세트의 이름을 바꾸거나 사용자 도구 팔레트 세트를 작성할 수 있습니다. 또한 세트에 있는 팔레트와 그룹을 추가, 제거 및 재정렬할 수 있습니다.
도구 카탈로그에서 도구 팔레트 세트에 도구 팔레트를 추가할 수 있습니다. 예를 들어, 영국식 도구에 대한 도구 팔레트 하나와 미터법 도구에 대한 도구 팔레트 하나를 작성할 수 있습니다.
여러 사용자 프로파일에 대해 서로 다른 도구 팔레트를 설정할 수는 있지만, AutoCAD Architecture toolset 세션 중에는 도구 팔레트 세트를 하나만 활성화할 수 있습니다. 해당 프로파일이 사용되는 경우 수집한 도구 팔레트 집합이 하나의 도구 팔레트 세트로 결합됩니다.
도구 팔레트 그룹
도구 팔레트 그룹은 도구 팔레트의 집합입니다. AutoCAD Architecture toolset를 시작할 때에는 설계, 문서, 상세 및 시각화 등의 4가지 도구 팔레트 그룹을 사용할 수 있습니다. 도구 팔레트 그룹을 추가, 이름바꾸기, 제거, 내보내기, 가져오기 및 재정렬할 수 있습니다. 도구 팔레트 그룹은 도구 팔레트 세트에 포함됩니다.
도구 팔레트
도구 팔레트에는 도구 팔레트 그룹의 각 탭을 나타내는 도구 집합이 있습니다. AutoCAD Architecture toolset 샘플 팔레트 카탈로그에서 다양한 도구 팔레트를 사용할 수 있습니다. AutoCAD Architecture toolset 또는 컨텐츠 검색기에서 새 도구 팔레트를 작성할 수 있습니다. 일반적으로, 도구 유형 또는 설계 단계에 따라 도구 팔레트에 도구를 배치합니다. 예를 들어 벽이라는 도구 팔레트에 벽 도구를 배치하거나 매스 견본이라는 도구 팔레트에 예비 개념 도구를 배치할 수 있습니다. 컨텐츠 검색기에서 도구 팔레트를 작성할 때 이를 AutoCAD Architecture toolset에 링크할 수 있습니다. 컨텐츠 검색기에서 도구 팔레트를 업데이트할 때마다 이 변경 사항이 AutoCAD Architecture toolset의 도구 팔레트에서 업데이트됩니다. 이것은 스타일 및 도구의 일관성이 필요한 대형 프로젝트에 유용합니다.
도구
도구는 도면에 추가할 수 있는 개별 객체를 나타냅니다. 도구는 작성하는 객체에 대한 작성 매개변수를 포함합니다. 특정 도구로 객체를 추가할 때, 객체는 사용자가 도구에 정의했던 설정을 갖습니다. 이것은 설계 프로세스를 쉽게 만들어주고 프로젝트에서 일관성을 향상시킵니다.
예를 들어, 스타일 "CMU 8 초벽"을 포함하고 자동 마무리 및 기준선 간격띄우기 "1"을 가진 벽 도구를 정의할 경우 이 도구로 벽을 추가할 때마다 벽은 CMU 8 초벽 스타일을 가지고, 자동 정리되며, 1"의 간격띄우기를 가집니다.
도구 팔레트 및 컨텐츠 검색기
여러 명의 사용자와 함께 큰 프로젝트에서 작업할 때 도구의 일관성이 특히 중요합니다. 일반적으로, 프로젝트에 대한 객체, 객체의 스타일 및 특성은 CAD 관리자 또는 시스템 관리자에 의해 설정된 다음 팀에 분배됩니다. 관리자는 도구 및 팔레트를 컨텐츠 검색기의 중앙 위치에 놓고 그것을 각 사용자의 컴퓨터에 링크할 수 있습니다. 도구 또는 팔레트를 컨텐츠 검색기에서 업데이트할 때마다 그 변경사항은 사용자의 컴퓨터에서도 업데이트됩니다.
프로젝트 도구 팔레트
AutoCAD Architecture toolset 프로젝트에서 작업할 때에는 프로젝트 도구 팔레트 그룹을 설계하여 프로젝트에 연관시킬 수 있습니다. 프로젝트 도구 팔레트는 프로젝트에서 사용되는 도구를 포함하며 프로젝트 표준을 기반으로 사용할 수 있습니다.
