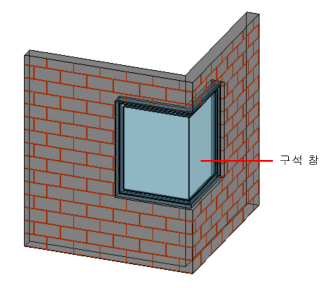

구석 창은 두 벽의 검증된 구석 접합부에 삽입된 후 한 벽에서 다른 벽으로 확장됩니다. 검증된 구석 접합부의 특징은 다음과 같습니다.
- L자형 벽 접합부
- 벽 접합부가 선형 벽에서만 형성됨
- 벽 접합부가 올바르게 마무리됨
두 벽의 기준선이 서로 접합니다. 기준선이 서로 접하지 않으면 두 벽 세그먼트의 마무리 반지름 내부에 있는 것입니다.

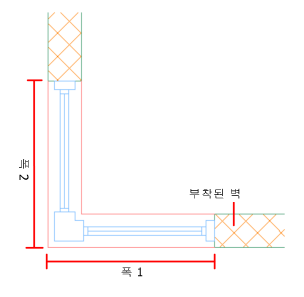

구석 창에는 두 가지 개구부 폭이 있습니다.
- 폭 1: 폭 1은 구석 창 삽입 시 지정하는 첫 번째 벽의 개구부 폭입니다. 또한 폭 1은 지정하는 첫 번째 벽에 앵커됩니다.
- 폭 2: 폭 2는 구석 창 삽입 시 지정하는 두 번째 벽의 개구부 폭입니다.
주: 구석 창의 폭 1 및 2는 특성 팔레트에서 변경할 수 있는 개구부 폭 측정값에 의해 결정됩니다.
두 구석 창 프레임 또는 버트 유리를 지원하는 구석 창을 작성합니다. 버트 유리가 있는 구석 창을 작성하려면
다음에 구석 창 결과 삽입:
- 창이 검증된 벽 접합부로 자동으로 마무리됩니다.
- 창유리가 각 벽에 대해 수직으로 펼쳐집니다. 구석 창의 내각은 벽 구석에 맞게 자동으로 조정됩니다.
- L자형 벽 구석 접합부의 각도를 변경하면 구석 창의 각도가 자동으로 조정됩니다. 구석 창의 개구부 폭 값은 변경되지 않습니다. 구석 창의 각도만 벽 구석의 각도에 맞게 변경됩니다.
- L자형 벽 구석 접합부의 두 벽을 제거하면 구석 창이 자동으로 삭제됩니다.
그립으로 구석 창 편집
- 그립, 특성 팔레트 또는 동적 입력을 사용하여 구석 창 크기를 편집할 수 있습니다.
- 평면도 및 비평면도 모두에서 구석 창의 치수를 변경하려면 폭 그립 또는 동적 입력을 사용합니다.
- 벽 내에서 구석 창을 이동하여 벽에서 간격띄우기를 작성하거나 구석 창을 수직으로 재배치하려면 위치 그립을 사용합니다.
- 구석 창을 반전하려면 반전 그립을 사용합니다. 폭 1 및 폭 2의 값도 반전됩니다.
- 창유리의 개폐 방향을 변경하려면 스윙 그립을 사용합니다.
구석 창 스타일 변경
구석 창에는 일반 창과 동일한 특성 및 스타일이 대부분 있습니다. 구석 창의 객체 특성을 변경하려면
구석 창 치수기입
구석 창은 AutoCAD 치수 및 AEC 치수를 모두 지원합니다.
AEC 치수 사용 시 다음 사항이 적용됩니다.
- 구석 창이 두 벽에 있습니다. AEC 치수기입에서 치수를 삽입하기 위해 지정하는 방향이 구석 창유리의 측면을 결정합니다.
- 구석 창 치수의 측면은 치수기입에 사용되는 벽 선택에 의해 결정됩니다.
- 구석 프레임이 한 선택 세트에 있고 경계 모서리에 있으면 구석 프레임의 가장 바깥쪽 모서리가 치수기입에 사용됩니다.
