커튼월 단위는 커튼월의 중요한 건물 블록입니다.
커튼월 단위의 개념
커튼월 단위는 커튼월 설계의 복잡성을 상당히 감소시켜 필요한 설계 시간을 줄일 수 있습니다.
커튼월 단위에는 프레임, 멀리언 및 부속건물이 있지만 일반적으로 독립된 건물 객체가 아닌 "소형" 커튼월로 생각할 수 있습니다. 커튼월 단위는 보다 큰 커튼월에서 사용됩니다. 일반적으로 커튼월 단위는 커튼월 그리드 내의 특정 셀에 지정됩니다.
커튼월 단위 스타일
커튼월 단위는 최대 효율성과 유동성을 제공하는 스타일 기반 객체입니다. 커튼월 단위 스타일은 커튼월 스타일과 독립적으로 작성 및 편집됩니다. 서로 다른 커튼월 스타일에서 커튼월 단위 스타일을 사용할 수 있습니다. 예를 들어, 장식용 3-타일 패널을 커튼월 단위로 작성할 수 있고 여러 커튼월 스타일에서 사용할 수 있습니다.
커튼월 단위 및 조합문/창
커튼월 단위 및 조합창/문은 기능 면에서 매우 유사합니다. 둘 다 내포된 그리드를 포함할 수 있으며 커튼월에서 건물 블록으로 부착될 수 있습니다. 커튼월 단위는 일반적으로 독립된 객체로 사용되지 않는 반면 조합창/문은 독립된 객체로 사용할 수 있습니다.
커튼월 단위 그리드
커튼월과 같이 커튼월 단위도 하나 이상의 그리드로 구성됩니다. 각 그리드에는 수평 분할 또는 수직 분할 중 하나만 있지만 여러 그리드를 내포하여 다양한 패턴을 작성할 수 있습니다.
커튼월에서 커튼월 단위를 사용하면 커튼월 설계의 복잡성을 제한하는 데 유용합니다.
그리드의 요소
그리드는 커튼월 및 커튼월 단위의 기초입니다. 그리드에는 다음과 같은 4개의 요소 유형이 있습니다.
- 분할: 그리드의 방향(수평 또는 수직) 및 셀의 개수를 정의합니다.
- 셀 채우기: 다른 그리드, 패널 채우기 또는 창이나 문과 같은 객체를 포함합니다.
- 프레임: 1차 그리드 및 내포된 그리드의 외곽 모서리를 정의합니다.
- 멀리언: 셀들 사이의 모서리를 정의합니다.
각 요소 유형에는 해당 유형의 요소 모양을 설명하는 기본 정의가 지정됩니다.
| 요소 유형 | 기본 정의 |
|---|---|
| 부속건물 | 그리드의 맨 위 및 맨 아래에서 간격띄우기된 두 개의 수동 분할이 있는 수평 그리드 |
| 셀 채우기 | 간단한 패널을 포함하는 셀 |
| 프레임 | 폭 3", 깊이 3"인 그리드의 외부 모서리 |
| 멀리언 | 폭 1", 깊이 3"인 셀 사이의 모서리 |

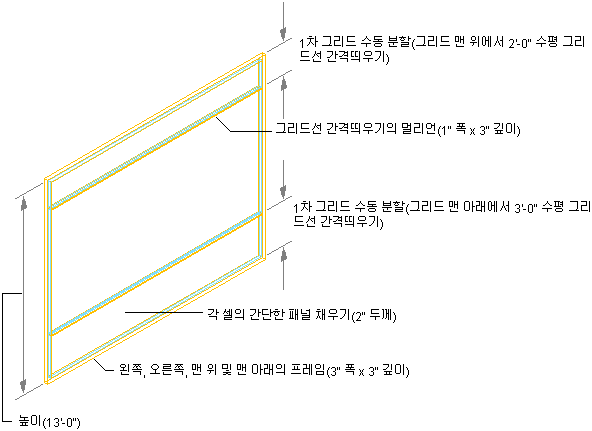

커튼월 단위 기본 요소 정의
커튼월 단위로 시작
커튼월 단위 작업을 시작하려면 커튼월 단위를 그립니다. 여러 스타일의 기존 커튼월 단위를 그린 후 원하는 스타일을 찾아 복사본을 작성해 보십시오. 그런 다음 요소 정의 및 할당값을 적절하게 수정합니다.
