다음 과정에 따라 프로젝트 시트 세트의 특성을 설정하십시오.
프로젝트 시트 세트의 특성은 프로젝트를 작성할 때 할당한 시트 세트 템플릿에 의해 정의됩니다. 그러나 개별 프로젝트에 대한 설정을 변경할 수 있습니다.
주: 많은 설정이 AutoCAD 시트 세트 관리자에서 참조된 시트 세트에만 적용됩니다. AutoCAD Architecture toolset 프로젝트에서 사용할 시트 세트의 경우 대부분의 설정은 시트 세트 템플릿이 아닌 프로젝트의 설정입니다.
AutoCAD Architecture toolset 프로젝트에서 시트 세트 템플릿을 사용할 때 다음 설정은 무시됩니다.
- 시트 세트 데이터 파일: DST 파일은 항상 프로젝트의 루트 폴더에 저장됩니다.
- 모형 뷰: AutoCAD Architecture toolset 시트 세트에서는 모형 뷰 도면 위치가 추적되지 않습니다. 위치는 프로젝트 뷰에서 자동으로 가져옵니다.
- 뷰의 레이블 블록: AutoCAD Architecture toolset 프로젝트에서 레이블 블록을 사용하지 않는 것이 좋습니다. 대신 인출선 도구를 사용하십시오.
- 인출선 블록: AutoCAD Architecture toolset 프로젝트에서 인출선 블록을 사용하지 않는 것이 좋습니다. 대신 인출선 도구를 사용하십시오.
- 시트 저장 위치: 프로젝트의 시트는 항상 프로젝트의 시트 폴더나 해당 하위 폴더 중 하나에 저장됩니다. 주: 프로젝트를 작성할 때 입력한 프로젝트 이름 및 번호와 다른 프로젝트 이름 및 번호를 프로젝트 컨트롤에 입력하는 경우 시트 세트 특성을 편집할 때 오류 메시지가 나타나고 정보를 통합하라는 메시지가 표시됩니다.
- 신속 접근 도구막대에서 프로젝트 네비게이터
를 클릭합니다. - 시트 탭을 클릭하고 제목 막대에서

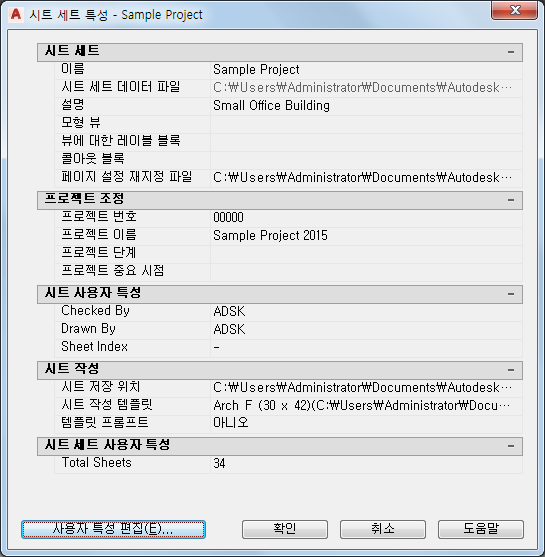

(시트 세트 뷰)를 클릭합니다. - 시트 세트의 루트 노드를 선택하고 마우스 오른쪽 버튼을 클릭한 후 특성을 클릭합니다.
- 시트 세트를 확장합니다.
- 프로젝트에 페이지 설정 재지정을 정의하려면, 페이지 설정 재지정 파일의 설정을 클릭합니다.
- 템플릿 선택 대화상자에서 도면 템플릿(DWT) 파일을 선택합니다. 주: 명명된 도면 공간 배치가 있는 템플릿을 선택한 후 플롯 영역이 배치로 설정되었는지 확인합니다. 그렇지 않으면, 페이지 설정을 재지정할 수 없습니다.
- 시트 작성을 확장합니다.
이 범주에서 시트 세트에 작성할 시트의 설정을 정의합니다.

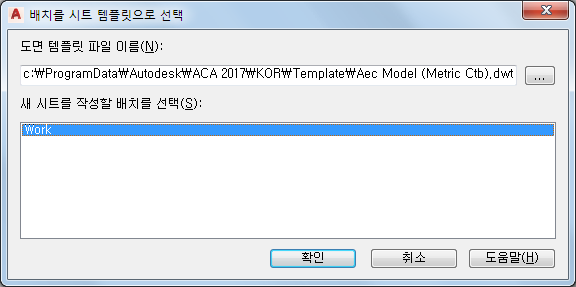

- 새 시트의 기본 템플릿을 정의하려면 시트 작성 템플릿의 설정을 클릭합니다.
를 클릭하여 도면(DWG) 또는 템플릿(DWT) 파일을 찾은 후 열기를 클릭합니다. - 새 시트 작성에 사용할 기본 배치를 선택합니다. 그런 다음 확인을 클릭합니다.
- 새 시트를 작성할 때마다 시트 템플릿에 대한 메시지를 표시하려는 경우 지정합니다.
원하는 작업... 할 일... 새 시트를 작성할 때마다 시트 템플릿에 대한 메시지 표시 예를 선택합니다. 기본 시트 템플릿을 항상 사용 아니오를 선택합니다. - 사용자 특성을 추가하거나 편집 또는 삭제하려면, 사용자 특성 편집을 클릭합니다. 주: AutoCAD Architecture toolset 프로젝트에서 작업하는 경우 프로젝트 특성을 사용할 수도 있습니다.
- 확인을 클릭합니다.
