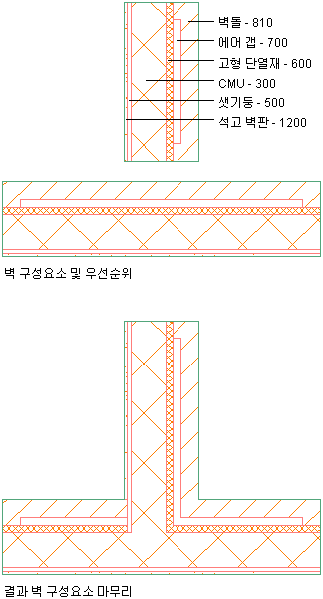

구성요소 우선순위는 교차하는 벽의 구성요소와 각 벽 구성요소가 마무리되는 방식을 결정합니다. 구성요소 색인 번호가 낮을수록 다른 벽과 교차할 때 구성요소의 우선순위는 높아집니다.
벽 마무리 우선순위
다음 테이블에서는 AutoCAD Architecture toolset 카탈로그에서 제공되는 샘플 벽 스타일에 사용되는 구성요소에 대한 기본 마무리 우선순위를 나열합니다. 서로 다른 우선순위를 벽 스타일 및 개별 벽의 벽 구성요소에 할당하여 다른 벽과의 마무리를 조정할 수 있습니다.
| 구성요소 | 색인 |
|---|---|
| 에어 갭 | 700 |
| 에어 갭(벽돌/벽돌) | 805 |
| 에어 갭(CMU/CMU) | 305 |
| 에어 갭(샛기둥/샛기둥) | 505 |
| 벽돌 | 800 |
| 벽돌 베니어 | 810 |
| 덮개문 | 1800 |
| 케이스워크 - 백스페이스 | 2030 |
| 케이스워크 - 초석 | 2010 |
| 케이스워크 - 카운터 | 2020 |
| 케이스워크 - 상부 | 2000 |
| CMU | 300 |
| CMU 베니어 | 350 |
| 콘크리트 | 200 |
| 콘크리트(기초) | 200 |
| 유리 | 1200 |
| GWB | 1200 |
| GWB (X) | 1200,1210,1220,1230 |
| 절연 (CMU/벽돌, 샛기둥/벽돌) | 600 |
| 금속 패널 | 1000 |
| 프리캐스트 패널 | 400 |
| 고형 단열재 (벽돌) | 404 |
| 널빤지 | 900 |
| 스터코 | 1100 |
| 샛기둥 | 500 |
| 화장실 칸막이벽 | 3000 |
