벽의 지붕 선 또는 바닥판 선을 편집하려면

다음 과정에 따라 벽의 지붕 선 또는 바닥판 선의 형상을 편집하십시오.

지붕 선 및 바닥판 선을 특성 팔레트의 지붕 선/바닥판 선 워크시트에서 편집할 수도 있습니다.

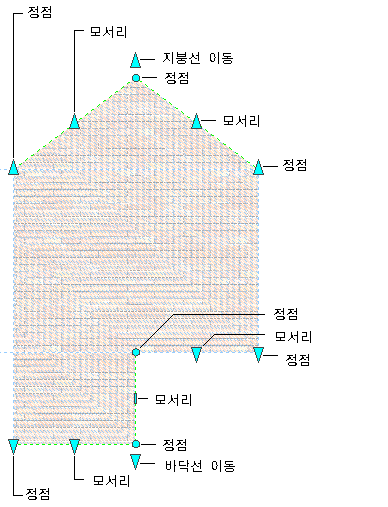

벽 입면 내부 편집 그립 보기

주: 투영 지붕 선 또는 바닥판 선을 폴리선에 투영하려면, 이 절차를 시작하기 전에 폴리선을 그리십시오.
  1. 변경하려는 지붕 선 또는 바닥판 선이 있는 벽을 선택합니다.
  2. 벽 탭수정 패널지붕/바닥판 선 드롭다운내부 편집을 클릭합니다.

    지붕 선 및 바닥판 선의 형상을 편집하기 위한 임시 프로파일이 작성되었습니다.

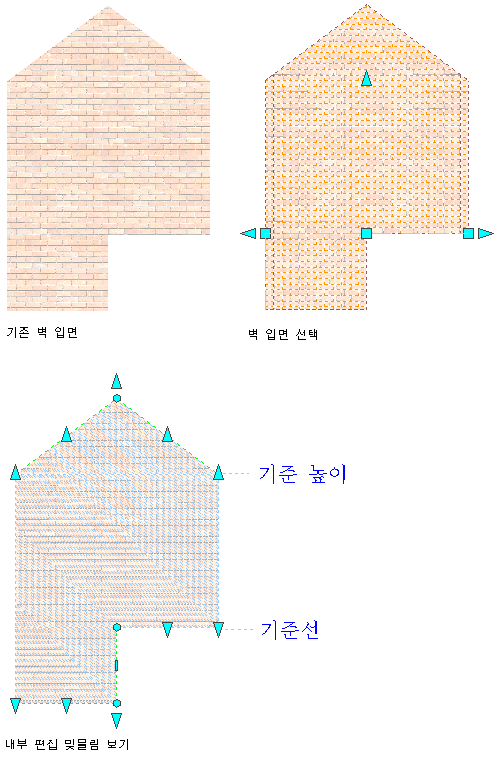

    벽 입면 내부 편집 그립

  3. 주: 편집 작업을 수행한 후, 프로파일을 다시 선택하여 다른 편집 작업을 수행해야 할 경우도 있습니다.
    프로파일을 편집합니다.
    원하는 작업... 할 일...
    지붕 선 또는 바닥판 선에 박공 추가 프로파일을 선택하고 내부 편집 탭프로파일 패널박공 추가를 클릭합니다. 지붕 선 또는 바닥판 선을 선택합니다.
    지붕 선 또는 바닥판 선에 단 추가 프로파일을 선택하고 내부 편집 탭프로파일 패널단 추가를 클릭합니다. 지붕 선 또는 바닥판 선을 선택합니다.
    지붕 선 또는 바닥판 선의 쉐이프 변경 프로파일을 선택한 후 지붕 선 이동, 바닥선 이동 및 모서리 그립을 사용하여 쉐이프를 조정합니다.
    지붕 선 또는 바닥판 선에 정점 추가 프로파일을 선택하고 내부 편집 탭프로파일 패널정점 추가를 클릭합니다. 를 클릭합니다. 각각의 새 정점에 대한 점을 선택하고 Enter 키를 누릅니다.
    지붕 선 또는 바닥판 선에서 정점 제거 프로파일을 선택하고 내부 편집 탭프로파일 패널정점 제거를 클릭합니다. 제거할 정점을 선택하고 Enter 키를 누릅니다.
    지붕 선 또는 바닥판 선을 폴리선에 투영 프로파일을 선택하고 내부 편집 탭프로파일 패널폴리선에 투영을 클릭합니다. 지붕 선 또는 바닥판 선을 선택한 후 폴리선을 선택합니다. Enter 키를 눌러 형상을 유지하거나, y(예)를 입력하여 형상을 지웁니다.
    지붕 선 또는 바닥판 선을 계단이나 지붕과 같은 다른 객체에 투영 프로파일을 선택하고 내부 편집프로파일 패널자동 투영을 클릭합니다. 지붕 선 또는 바닥판 선을 선택한 다음 객체를 선택합니다.
    지붕 선 또는 바닥판 선 반전 프로파일을 선택하고 내부 편집 탭프로파일 패널반전을 클릭합니다. 지붕 선 또는 바닥판 선을 선택합니다.
    지붕 선을 벽의 기준 높이로 복원하거나 바닥판 선을 벽의 기준선으로 복원 프로파일을 선택하고 내부 편집 탭프로파일 패널제거를 선택합니다. 지붕 선 또는 바닥판 선을 선택합니다.
    주: 박공이나 단을 편집된 지붕 선 또는 바닥판 선에 추가하려면 먼저 제거 도구를 사용하여 기존 지붕 선 또는 바닥판 선 조건을 제거합니다.
  4. 변경사항을 저장하거나 버립니다.
    원하는 작업... 할 일...
    편집하기 전에 지붕선과 바닥판 선을 쉐이프에 복원 내부 편집 탭편집 패널취소를 클릭합니다.
    변경사항 저장 내부 편집 탭편집 패널마침을 클릭합니다. 벽은 형상을 정의하는 데 편집된 프로파일을 사용합니다.
