특성 세트 값을 사용하여 공간을 구성하고 공간을 구역에 부착한 후 공학 및 건물 정보를 gbXML 형식으로 내보낼 수 있습니다.
- 분석할 구역 데이터가 포함된 도면을 엽니다. 주: 외부 참조 도면의 구역 및 공간을 현재 도면의 구역에 부착하여 전체 건물을 분석할 수 있습니다. 내보낼 때 모든 공간에 대해 인접 공간 및 공간 표면 유형이 자동으로 탐지됩니다.

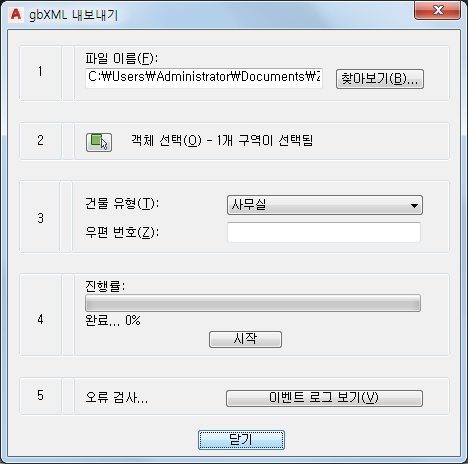

내보내기gbXML을 클릭합니다. - gbXML로 내보내기 대화상자에서 내보내기 설정을 지정합니다.
- 파일 이름: 파일 이름 및 위치를 지정합니다.
- 객체 선택: 이 대화상자는 현재 도면의 모든 구역을 자동으로 탐지합니다. 참조 도면의 구역은 현재 도면의 구역에 부착되지 않는 한 내보낼 수 없습니다. 대화상자에서 일부 구역을 탐지하지 못하는 경우 객체 선택을 클릭하고 원하는 구역을 선택합니다.
- 건물 유형: 외부 분석 프로그램에서 사용할 수 있는 건물 유형과 우편 번호를 지정합니다.
- 진행률: 내보내기를 실행하려면 시작을 클릭합니다.
- 성공: 내보내는 동안 오류가 발생하는 경우 이벤트 로그 보기를 클릭하여 오류 메시지를 봅니다.
- 닫기를 클릭합니다.
이제 gbXML 파일을 여러 분석 소프트웨어 프로그램에서 사용할 수 있습니다.
