다음 절차에 따라 사용자 블록을 난간 스타일에 추가하십시오. 블록은 난간동자와 같은 난간 구성요소를 대체하거나 구성요소에 추가될 수 있습니다. 3D로 난간을 표시하는 화면표시 표현(예: 모형)에 블록을 부착합니다.

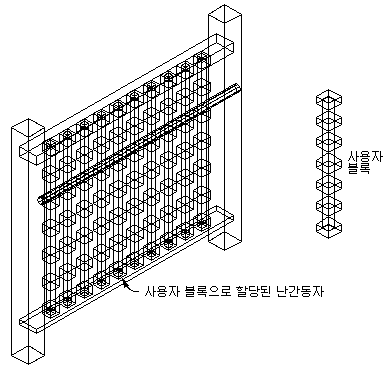

난간에 대한 난간동자 구성요소로 사용자 블록 지정
블록을 사용하여 스타일 관리자에 있는 난간 스타일의 구성요소 탭에서 구성요소를 대치하거나, 블록을 사용하여 난간 화면표시에 추가 난간 구성요소를 표현할 수 있습니다. 블록을 스타일의 화면표시 구성요소에 추가합니다. 이 때 구성요소 탭에서 대체한 구성요소는 이미 화면표시 특성의 일부입니다.
부착할 난간과 같은 평면에 블록을 작성합니다. 사용자 블록 작성에 사용된 객체를 ByBlock으로 지정된 특성과 함께 작성해야 합니다. 그렇지 않을 경우 화면표시 특성으로 조정할 수 없습니다.
원하는 작업... | 할 일... |
---|---|
블록을 그려진 크기에 따라 사용 | 꼭맞게 축척에서 모든 옵션의 선택을 해제합니다. |
사용자 블록을 사용자 블록이 부착된 객체의 폭으로 축척 | 폭을 선택합니다. |
사용자 블록을 사용자 블록이 부착된 객체의 깊이로 축척 | 깊이를 선택합니다. |
사용자 블록을 사용자 블록이 부착된 객체의 높이로 축척 | 높이를 선택합니다. |
객체의 XY 쉐이프 잠그기 | 잠금 비율을 선택합니다. 꼭맞게 축척에서 다른 기준에 맞추기 위해 객체가 한 방향으로 축척된 경우 전체 사용자 블록도 똑같이 축척됩니다. |
선택된 블록을 선택된 구성요소 사이의 난간에 추가 | 구성요소 난간동자, 고정 기둥 및 연동 기둥 구성요소만 선택할 수 있습니다. |
원하는 작업... | 할 일... |
---|---|
난간 길이를 따라 X 방향으로 구성요소의 대칭 작성 | X 대칭을 선택합니다. |
난간 폭을 따라 Y 방향으로 구성요소의 대칭 작성 | Y 대칭을 선택합니다. |
Z 방향으로 구성요소의 대칭 작성 | Z 대칭을 선택합니다. |
원하는 작업... | 방법... |
---|---|
X 삽입점의 위치 지정 | X에 대하여 왼쪽, 중심 또는 오른쪽을 선택합니다. |
Y 삽입점의 위치 지정 | Y에 대하여 앞, 중심 또는 뒤를 선택합니다. |
Z 삽입점의 위치 지정 | Z에 맨 아래, 중간, 또는 맨 위를 선택합니다. |
다음 그림과 같이 평면도의 계단에서 상하 방향에 대해 기둥 방향을 지정합니다.
다음 그림과 같이 입면도의 계단에서 상하 방향에 대해 기둥 방향을 지정합니다.
원하는 작업... | 할 일... |
---|---|
블록이 있는 난간동자 표시 | 구성요소에서 난간동자를 선택합니다. |
블록이 있는 고정 기둥 표시 | 구성요소에서 고정 기둥을 선택합니다. |
블록이 있는 연동 기둥 표시 | 구성요소에서 연동 기둥을 선택합니다. |
현재 난간동자, 고정 기둥 또는 연동 기둥을 블록으로 대치 | 대체를 선택합니다. |
블록이 있는 가드레일 표시 | 구성요소에서 가드레일을 선택합니다. |
블록이 있는 핸드레일 표시 | 구성요소에서 핸드레일을 선택합니다. |
블록이 있는 바닥 난간 표시 | 구성요소에서 바닥난간을 선택합니다. |
두 그룹의 구성요소는 상호 배타적이기 때문에 한 열에서 객체를 선택하면 다른 열의 객체는 사용할 수 없습니다. 각 열에서 두 개 이상의 객체를 선택하여 선택된 각 구성요소에 블록을 적용할 수 있습니다. 예를 들어, 고정 기둥과 연동 기둥에 같은 블록을 사용할 수 있습니다.
원하는 작업... | 할 일... |
---|---|
선택된 구성요소의 모든 복제에 블록 추가 | 부착 대상에서 모두를 선택합니다. |
블록을 선택된 구성요소의 첫 번째 복제에 난간이 그려진 방향에 따라 적용 | 부착 대상에서 첫 번째를 선택합니다. |
블록을 선택된 구성요소의 마지막 복제에 난간이 그려진 방향에 따라 적용 | 부착 대상에서 마지막을 선택합니다. |
선택된 수만큼의 구성요소에 블록 적용 | 부착 위치에서 선택을 선택합니다. 난간을 그린 순서에 따라 구성요소 번호를 1부터 매깁니다. |
스타일에 블록을 추가한 후, 블록의 도면층, 색상 및 선종류를 지정할 수 있습니다.
