벽 스윕의 형상을 편집하려면

다음 절차에 따라 벽 스윕으로 정의된 벽 구성요소의 쉐이프를 변경하십시오. 서로 다른 프로파일을 선택하여 스윕의 모양을 변경하거나 현재 프로파일을 편집할 수 있습니다.

벽 스윕 내부 편집 그립을 표시하려면

1. 변경할 스윕이 있는 벽을 선택합니다.
2. 벽 탭수정 패널스윕 드롭다운프로파일 내부 편집을 클릭합니다.
3. 스윕의 쉐이프를 쉽게 편집할 수 있는 벽의 위치를 선택합니다.

   스윕의 형상을 편집하기 위한 임시 프로파일이 작성되었습니다.

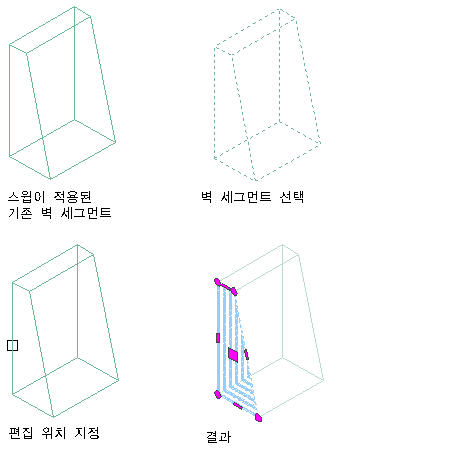

   벽 스윕 내부 편집 그립 보기

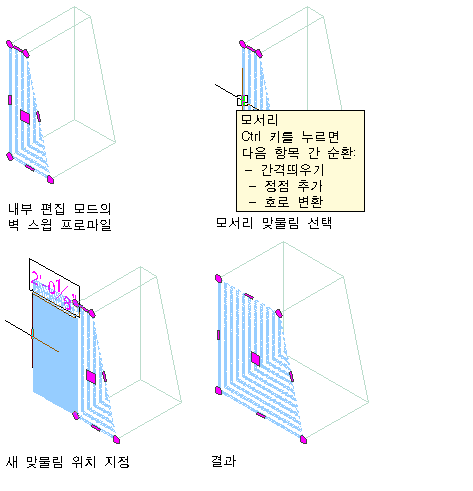

   내부 편집 벽 스윕 프로파일 모서리 간격띄우기

내부 편집 벽 스윕 프로파일 모서리를 간격띄우기하려면

1. 변경할 스윕이 있는 벽을 선택합니다.
2. 벽 탭수정 패널스윕 드롭다운프로파일 내부 편집을 클릭합니다.
3. 스윕의 쉐이프를 쉽게 편집할 수 있는 벽의 위치를 선택합니다.

   스윕의 형상을 편집하기 위한 임시 프로파일이 작성되었습니다.

4. 모서리 그립을 선택하고 새 그립 위치를 지정합니다.

   이제 벽 스윕 프로파일에 모서리 간격띄우기가 있습니다.

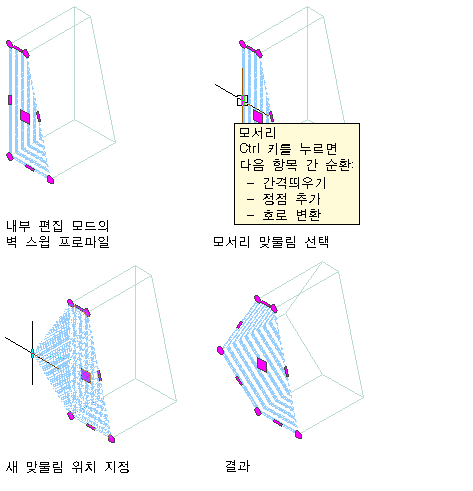

   내부 편집 벽 스윕 프로파일 모서리에 정점 추가

내부 편집 벽 스윕 프로파일 모서리에 정점을 추가하려면

1. 변경할 스윕이 있는 벽을 선택합니다.
2. 벽 탭수정 패널스윕 드롭다운프로파일 내부 편집을 클릭합니다.
3. 스윕의 쉐이프를 쉽게 편집할 수 있는 벽의 위치를 선택합니다.

   스윕의 형상을 편집하기 위한 임시 프로파일이 작성되었습니다.

4. 모서리 그립을 선택하고 Ctrl 키를 누른 다음 새 그립 위치를 지정합니다.

   이제 벽 스윕 프로파일에 새 모서리 정점이 있습니다.

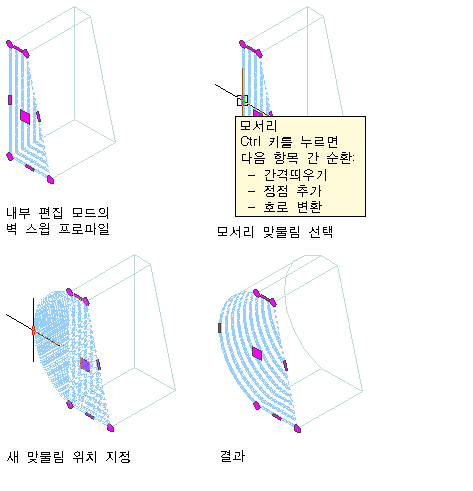

   내부 편집 벽 스윕 프로파일 모서리를 호로 변환

내부 편집 벽 스윕 프로파일 모서리를 호로 변환하려면

1. 변경할 스윕이 있는 벽을 선택합니다.
2. 벽 탭수정 패널스윕 드롭다운프로파일 내부 편집을 클릭합니다.
3. 스윕의 쉐이프를 쉽게 편집할 수 있는 벽의 위치를 선택합니다.

   스윕의 형상을 편집하기 위한 임시 프로파일이 작성되었습니다.

4. 모서리 그립을 선택하고 Ctrl 키를 두 번 누른 다음 새 그립 위치를 지정합니다.

   벽 스윕 프로파일 모서리가 이제 호가 되었습니다.

주: 편집 작업을 수행한 후, 프로파일을 다시 선택하여 다른 편집 작업을 수행해야 할 경우도 있습니다.

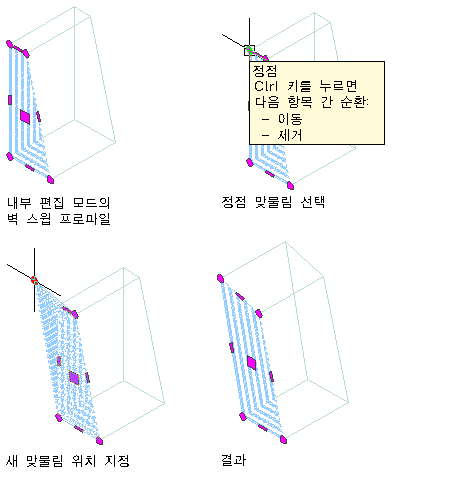

내부 편집 벽 스윕 교점 이동

5. 프로파일을 편집합니다.

   원하는 작업...	방법...
   스윕 위치 변경	삽입점 그립을 선택한 후 원하는 위치로 이동합니다.
   프로파일 또는 링 둘레의 쉐이프 변경	프로파일을 선택한 다음 그립을 사용하여 쉐이프를 조정합니다. 모서리 그립에는 간격띄우기, 정점 추가 및 호로 변환의 세 가지 편집 모드가 있습니다. 기본 모드는 간격띄우기로, 모서리의 중간점과 수직 방향으로 선택된 모서리를 간격띄우기합니다. 프로파일의 쉐이프 및 수정하려고 선택한 모서리에 따라 주변 선이 연장되거나 잘리고 필요에 따라 새 선이 추가됩니다. 정점 추가 편집 모드를 사용하여 선택된 모서리에 정점을 추가하고 새 모서리를 작성합니다. 선택된 모서리가 호인 경우 새 모서리도 호가 됩니다. 호로 변환은 선택된 모서리를 호로 변경하고 모서리의 중간점을 신축합니다. 호의 모서리 그립도 신축 모드를 가지므로, 모서리가 호로 변환된 후 모서리의 중간점을 신축할 수 있습니다.
   프로파일에 정점 추가	모서리 그립을 선택하고 Ctrl 키를 눌러 정점 추가 편집 모드로 전환합니다. 모서리를 원하는 위치로 이동하고 클릭하거나 값을 입력한 후 Enter 키를 누릅니다.
   프로파일에서 정점 제거	제거할 정점에 대한 정점 그립을 선택하고 Ctrl 키를 눌러 제거 편집 모드로 전환합니다. 선택된 정점에서 커서를 이동하고 클릭합니다.
   기존 프로파일 링을 새 형상으로 대치	프로파일을 선택하고 내부 편집 탭프로파일 패널링 대치를 클릭합니다. 를 클릭합니다. 대치할 링을 선택한 후 새 형상을 선택합니다. Enter 키를 눌러 형상을 유지하거나 n(아니오)을 입력하여 형상을 지웁니다.
   프로파일에서 영역을 빼기 위해 프로파일에 링 추가	임시 프로파일의 적절한 위치에 라인워크를 그립니다. 프로파일을 선택하고 내부 편집 탭프로파일 패널링 추가를 클릭합니다. 를 클릭합니다. 링을 정의할 형상을 선택합니다. Enter 키를 눌러 형상을 유지하거나, y(예)를 입력하여 형상을 지웁니다.
   프로파일에서 링 제거	프로파일을 선택하고 내부 편집 탭프로파일 패널링 제거를 클릭합니다. 를 클릭합니다. 제거할 링을 선택하고 Enter 키를 누릅니다. 프로파일이 링을 하나만 가진 경우에는 이 옵션이 나타나지 않습니다.



6. 변경 사항을 저장하거나 버립니다.

   원하는 작업...	방법...
   스윕을 원래 쉐이프로 복원	내부 편집 탭편집 패널취소를 클릭합니다.
   현재 프로파일 변경 사항 저장	내부 편집 탭편집 패널마침을 클릭합니다. 스윕은 편집된 프로파일을 사용하여 형상을 정의합니다. 이 프로파일을 사용하는 다른 객체나 스타일도 편집된 형상으로 업데이트됩니다.
   새 프로파일에 변경 사항 저장	내부 편집 탭편집 패널다른 이름으로 저장을 클릭합니다. 새 프로파일의 이름을 입력한 후 확인을 클릭합니다. 스윕은 새 프로파일을 사용하여 해당 형상을 정의합니다. 원래 프로파일을 사용하는 다른 스타일 또는 객체는 영향을 받지 않습니다.
