일련의 연속적인 점 또는 선택한 객체의 면적, 둘레 및 질량 특성을 얻을 수 있습니다.
명령을 사용하여 면적 계산
일련의 연속적인 점 또는 선택한 객체로 정의된 면적, 둘레 및 질량 특성을 얻을 수 있습니다.
일련의 연속적인 점으로 구성된 면적 및 둘레를 계산할 수 있습니다. 또한 여러 객체 유형의 면적, 둘레 및 질량 특성을 얻을 수도 있습니다.
MEASUREGEOM 및 AREA 명령으로 일련의 점을 지정하거나 객체를 선택하여 닫힌 면적을 확인할 수 있습니다.
총 면적과 둘레는 AREA 및 PERIMETER 시스템 변수에 저장됩니다.
MEASUREGEOM 명령을 사용하면 면적 외에도 거리, 반지름, 각도 및 체적 등 객체의 기하학적 정보를 확인할 수 있습니다.
면적 정의

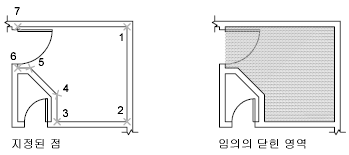

지정한 점으로 닫힌 면적을 측정할 수 있습니다. 점들은 반드시 현재 UCS의 XY 평면에 평행한 평면상에 있어야 합니다.
객체의 면적, 둘레 또는 원주 계산
원, 타원, 폴리선, 폴리곤, 영역 및 3D 솔리드의 닫힌 면적과 둘레 또는 원주를 계산할 수 있습니다. 표시되는 정보는 선택한 객체의 유형에 따라 다릅니다.
- 원. 면적 및 원주 정보를 표시합니다.
- 타원, 닫힌 폴리선, 폴리곤, 평면형의 닫힌 스플라인 곡선 및 영역. 면적 및 둘레 정보를 표시합니다. 굵은 폴리선의 경우 폭의 중심에 의해 이 면적이 정의됩니다.
- 열린 스플라인 곡선 및 열린 폴리선 등과 같은 열린 객체. 면적과 길이를 표시합니다. 면적은 직선 세그먼트가 시작과 끝을 연결하는 것처럼 계산됩니다.
- AutoCAD 3D 솔리드. 객체의 전체 3D 면적을 표시합니다.

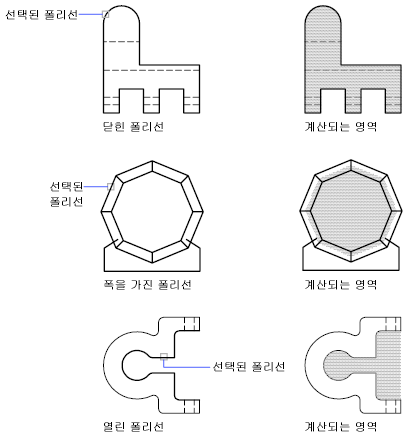

예제: 여러 영역이 계산되는 방법
결합된 면적 계산
점을 지정하거나 객체를 선택하여 여러 영역의 총 면적을 계산할 수 있습니다. 예를 들어, 평면도에서 선택한 방들의 총 영역을 측정할 수 있습니다.
결합된 면적에서 면적 빼기
면적을 다른 면적에서 뺄 수 있습니다. 계산하는 동안 결합된 면적에서 둘 이상의 면적을 뺄 수도 있습니다. 예를 들어, 평면도의 면적을 계산한 다음 방 하나의 면적을 뺄 수 있습니다.
질량 특성 계산
MASSPROP 명령을 사용하여 3D 솔리드 및 2D 영역의 체적, 면적, 관성 모멘트, 무게 중심 등의 질량 특성을 분석할 수 있습니다. 계산 결과는 텍스트 파일로 저장할 수 있습니다.
